耐環境型ケーブル 001
VCT531Z 定格600V
適用規格 電気用品取締法
JIS C3312(VCT)
定格 600V
サイズ範囲 断面積:3.5〜38mm2
心数:2〜4
一括シールド
特長 導体細線化・耐屈曲・耐熱性耐油性
用途 ロボット・ランナーフレックス
耐屈曲
耐震性
耐油性
耐熱温度定格℃ 75℃
耐寒性シースの脆化温度 -40℃
耐候性
難燃性
注:使用条件により特性が変わるので、代表例としてご利用下さい。
◎=特に優れている ○=特に優れている △=普通
注:最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。
導体素線を細線化し、特殊ビニールシースにより耐屈曲性に優れ、ランナーフレックスやロボットなどの電源供給用に適する。

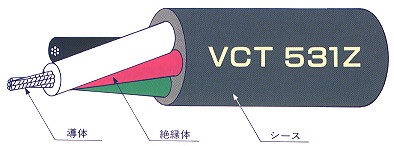

構造概略
項目 構成
導体 軟銅複合より線
絶縁体 特殊ビニル
より合わせ 線心を円形により合わせ
シース 特殊ビニル(黒色)
耐電圧 3000V/1分間

VCT531Z 標準外径[単位:mm]
線心数 公称断面積mm2(導体素線数/素線径)
3.5(7/45/0.12) 5.5(7/71/0.12) 8(7/102/0.12) 14(7/7/26/0.12) 22(7/7/41/0.12) 38(7/7/71/0.12)
2 12.5 14.5 17.5 21.5 26.0 34.0
3 13.0 15.5 18.5 23.0 27.5 36.5
4 14.5 17.5 20.0 25.5 30.5 40.5

線心識別:カラー
カラー:黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順
