耐環境型ケーブル 001
VCT531BXS 定格600V
適用規格 電気用品取締法
JISC3312(VCT)
定格 600V
サイズ範囲 断面積:0.75〜2mm2
心数:2〜30
一括シールド
特長 耐ノイズ性・編組導体・耐屈曲・耐熱性
用途 ロボットランナー・フレックス
耐屈曲
耐震性
耐油性
耐熱温度定格℃ 75℃
耐寒性シースの脆化温度 -40℃
耐候性
難燃性
注:使用条件により特性が変わるので、代表例としてご利用下さい。
◎=特に優れている ○=特に優れている △=普通
注:最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。
VCT531BXの一括シールド付きタイプです。

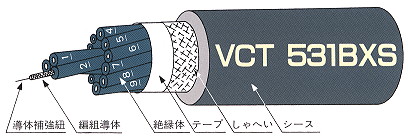

構造概略
項目 構成
導体 軟銅編組線(補強紐入り)
絶縁体 耐熱ビニル
より合わせ 線心を円形により合わせ
テープ 6心以上はテープを重ね巻き
しゃへい すずめっき軟銅線編組
シース 耐熱ビニル(黒色)
耐電圧 3000V/1分間

VCT531BXS 標準外径(外側シース:耐熱性ビニル、黒)[単位:mm]
公称断面積mm2 (導体素線数/素線径) 線    心    数
2 3 4 6 8 10 16 20 30
0.75(96/0.10) 11.0 11.5 12.5 14.5 16.5 18.0 20.5 23.0 27.0
1.25(112/0.12) 11.5 12.5 13.5 15.0 18.0 19.0 22.0 25.0 29.0
線心識別:4心以下=カラー、5心以上=ナンバリング方式
カラー:黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順
ナンバリング方式:白色絶縁体に1,2,3,4・・・・を連続印刷
