P.160
|
|
| 耐環境型ケーブル |
001 |
|
 |
| VCT531BX 定格600V |
 |
 |
| 適用規格 |
電気用品取締法
JIS C3312(VCT） |
| 定格 |
600V |
| サイズ範囲 |
断面積：0.75〜2mm2
心数：2〜30 |
| 一括シールド |
無 |
| 特長 |
編組導体・耐屈曲・耐熱性・耐油性 |
| 用途 |
ロボットランナー・フレックス |
| 耐屈曲 |
◎ |
| 耐震性 |
◎ |
| 耐油性 |
◎ |
| 耐熱温度定格℃ |
75℃ |
| 耐寒性シースの脆化温度 |
-40℃ |
| 耐候性 |
○ |
| 難燃性 |
○ |
注：使用条件により特性が変わるので、代表例としてご利用下さい。
◎＝特に優れている ○＝特に優れている △＝普通
注：最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。 |
|
導体に編素導体を採用し、耐屈曲性にすぐれ、ロボットランナー・フレックスに最適です。

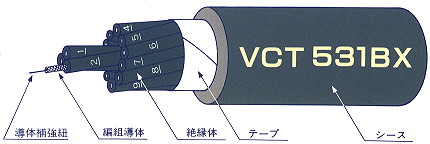

構造概略
| 項目 |
構成 |
| 導体 |
軟銅編組線（補強紐入り） |
| 絶縁体 |
耐熱ビニル |
| より合わせ |
線心を円形により合わせ |
| テープ |
10心以上はテープを重ね巻き |
| シース |
耐熱ビニル（黒色） |
| 耐電圧 |
3000V/1分間 |
|
VCT531BX 標準外径(外側シース：耐熱性ビニル、黒）[単位:mm]
公称断面積mm2
導体素線数/素線径） |
線 心 数 |
| 2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
16 |
20 |
24 |
30 |
| 0.75（96/0.10） |
9.8 |
10.5 |
11.5 |
12.5 |
13.5 |
15.0 |
16.5 |
18.0 |
18.5 |
20.5 |
22.5 |
25 |
26.5 |
| 1.25（112/0.12） |
11.0 |
11.5 |
12.5 |
14.0 |
15.0 |
16.5 |
18.0 |
19.0 |
19.5 |
22 |
24 |
27 |
28.5 |
| 2.0（176/0.12） |
12.0 |
12.5 |
13.5 |
15.0 |
16.5 |
18.0 |
19.5 |
21.5 |
22.0 |
24.5 |
27.5 |
30 |
32.5 |
4 x 3.5(312/0.12)mm2 - 17.0mm 4 x 5.5(480/0.12)mm2-19.0mm
|
線心識別：4心以下＝カラー、5心以上＝ナンバリング方式
| カラー：黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順 |
| ナンバリング方式：白色絶縁体に1,2,3,4・・・・を連続印刷 |
|
