耐環境型ケーブル 001
VCT531X 定格600V

適用規格 電気用品取締法
JIS C3312(VCT)
定格 600V
サイズ範囲 断面積:0.75〜250mm2
心数:1〜30
一括シールド
特長 耐震性・耐熱性・耐油性
用途 移動部
耐屈曲
耐震性
耐油性
耐熱温度定格℃ 75℃
耐寒性シースの脆化温度 -40℃
耐候性
難燃性
注:使用条件により特性が変わるので、代表例としてご利用下さい。
◎=特に優れている ○=特に優れている △=普通
注:最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。
耐候性、耐水、耐油、耐震、耐熱老化に優れた耐熱性ビニル採用で、屋内外の移動機器用に適しています。

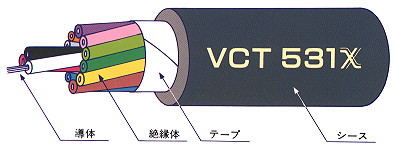

構造概略
項目 構成
導体 軟銅線集合線
絶縁体 ビニル
より合わせ 線心を円形により合わせ
テープ 12心以上はテープを重ね巻き
シース 柔軟型ビニル(黒色)
耐電圧 3000V/1分間

VCT531X 標準外径(外側シース:柔軟性ビニル、黒)[単位:mm]
公称断面積mm2 (導体素線数/素線径) 線    心    数
1 2 3 4 5 6 7 8 10 12 16 20 24 30
0.75(67/0.12) 5.7 8.8 9.2 9.9 11.0 12.0 13.0 14.0 16.5 16.0 17.5 19.5 22.0 22.5
1.25(112/0.12) 6.1 9.6 10.5 11.5 12.5 13.5 14.5 15.5 18.5 17.5 19.5 21.5 24.5 25.5
2.0(79/0.18) 6.4 10.5 11.0 12.0 13.0 14.5 15.5 16.5 20.0 19.0 21.0 23.5 26.5 28.0
3.5(68/0.26) 7.3 12.0 13.0 14.0 15.5 16.5 18.0 19.5 23.5 22.0
5.5(105/0.26) 8.3 14.5 15.0 16.5 18.5 20.0 22.0 23.5 28.5 27.0
8(154/0.26) 9.5 16.5 17.5 19.5 21.5 23.5 25.5 28.0 33.5 31.5
14(88/0.45) 11.5 20.5 22.0 24.0 27.0 29.5 31.5
22(7/20/0.45) 14.5 26.0 28.0 30.5 34.0 37.5 41.0
30(7/27/0.45) 15.5 28.5 30.5 33.5 37.5 41.5 45.0
38(7/34/0.45) 17.0 31.5 34.0 37.5 41.5 46.0 50.5
50(19/16/0.45) 18.5 34.5 37.0 41.0
60(19/20/0.45) 20.0 37.5 40.0 44.5
80(19/27/0.45) 22.5 42.5 45.5 50.5
100(19/34/0.45) 24.5 46.5 50.0 55.5
125(19/42/0.45) 27.0
150(27/34/0.45) 29.0
200(37/34/0.45) 32.0
250(37/42/0.45) 35.0
線心識別:12心以下=カラー、13心以上=ナンバリング方式
カラー:黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順
ナンバリング方式:白色絶縁体に1,2,3,4・・・・を連続印刷
