耐環境型ケーブル 001
VCT360SB 定格600V

適用規格 電気用品取締法
JIS C3312(VCT)
定格 600V
サイズ範囲 断面積:0.75〜2mm2
心数:2〜30
一括シールド 有り
特長 耐ノイズ性、耐油性耐震性
用途 工作機械
耐屈曲
耐震性
耐油性
耐熱温度定格℃ 60℃
耐寒性シースの脆化温度 -40℃
耐候性
難燃性
注:使用条件により特性が変わるので、代表例としてご利用下さい。
◎=特に優れている ○=特に優れている △=普通
注:最小ロット10mより切り売りしますが、種類、サイズにより切り売りできない場合もあります。営業担当にご確認下さい。
シースに耐油性ビニルを使用し、一括シールドでノイズにも強く、工作機械回りに適しています。

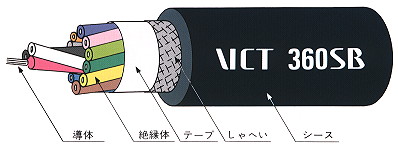

構造概略
項目 構成
導体 軟銅線集合線
絶縁体 ビニル
より合わせ 線心を円形により合わせ
テープ 5心以上はテープを重ね巻き
しゃへい すずめっき軟銅線編組
シース 柔軟型ビニル(黒色)
耐電圧 3000V/1分間

VCT360SB 標準外径(外側シース:柔軟性ビニル、黒)[単位:mm]
公称断面積mm2 (導体素線数/素線径) 線   心    数
2 3 4 5 6 7 8 10 12 16 20 24 30
0.75(30/0.18) 9.5 10.0 11.0 11.5 12.5 13.5 14.5 17.0 16.0 18.0 20.0 22.5 23.0
1.25(50/0.18) 10.5 11.0 12.0 13.0 14.0 15.0 16.0 19.0 18.0 20.0 22.0 25.5 26.0
2.0(37/0.26) 11.0 11.5 13.0 14.0 15.0 16.0 17.5 20.5 19.5 21.5 24.0 27.5 28.5
4 x 3.5(312/0.12)mm2 - 17.0mm 4 x 5.5(480/0.12)mm2 - 19.0mm
線心識別:12心以下=カラー、13心以上=ナンバリング方式
カラー:黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順
ナンバリング方式:白色絶縁体に1,2,3,4・・・・を連続印刷
