エナジーチェーン（旧ランナーフレックス）EZ16型 378
本体断面E16型
 本体断面Z16型

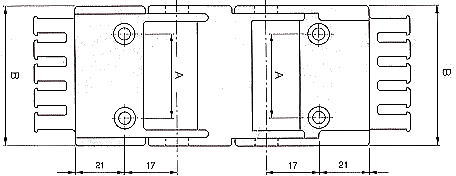

側面図
型式 Bi Ba A B
E16/Z16.2 23 37.5 12 35.5
E16/Z16.3 36 50.5 25 48.5
E16/Z16.4 48 62.5 37 60.5
E16/Z16.5 63 78.3 48 76
E16/Z16.6 80 95.3 65 93
E16/Z16.7 100 115.3 85 113.5
ピボット型フランジ
仕様
型式
E=外周開き
Z=内周開き		 断面寸法
内径		 ピッチ 曲げ半径 曲げ長さ スペース 取付高さ リンク数
※1		 フランジ
セット品番
高さ X 巾 P R K D Hf=H+
E16.2 32 X 23 30.5 60
75
100		 270
305
395		 110
135
155		 159+15
189+15
239+15		 . 117.2.12P
Z16.2
E16.3 32 X 36 117.3.12P
Z16.3
E16.4 32 X 48 117.4.12P
Z16.4
E16.5 32 X 63 117.5.12P
Z16.5
E16.6 32 X 80 117.6.12P
Z16.6
E16.7 32 X 100 117.7.12P
Z16.7
注文方法

イグス・igus製
