BOXTMシリーズ 096

軽く、強く、そしてユニット内蔵
BOXTMシリーズは産業用設備などにマッチするコンパクトな樹脂製端子箱です。BOX本体と端子ユニットが一体形成されていますので、それらを別々に手配したと時と比べ、あらゆる面で有利な作業工程を実感できます。例えば適合する機種の選定や、納入後にユニットをセットする手間など、従来あった無駄な時間的ロスを無くします。また、軽量かつコンパクトなこのスタイルは、これまで困難と思われた可動部分付近等、スペースの限られた部分への設置も可能にします。このほかBOXTMシリーズでは樹脂材にも配慮しました。産業用設備工事はもちろん、工作マシン、各種専用機器の他、耐環境性を要す場所においてもそのクオリティーの高さと作業性の良さで貢献します。
BOX保護構造について
BOXTMシリーズの各機種はそれぞれ右の表に記した保護構造をみたしております。このため、電線取込用のケーブルクランプを各機種と同じ保護等級品構造で選定していただければ、充電部の保護も、IP65または、IP67に対応可能です。
JUST CON,ST-PF1/2またはエスシーロック・ビメットをご使用ください。		 ●BOXTMシリーズ（機種一覧表）
型式 端子極数 電線取込口数・方向性 取込口サイズ BOXサイズ（W x H x D) BOX保護構造
BOXTM-401 4 2口・Sタイプ CTG16 81 x 50 x 40.5mm IP67
BOXTM-801 8 3口・Tタイプ CTG22 105 x 90 x 53 IP65
BOXTM-802 8 3口・Tタイプ CTG16 105 x 90 x 53 IP65
BOXTM-1001 10 ナシ・Nタイプ 任意サイズ 120 x 90 x 44.5 IP65
BOXTM-1002 10 2口・Wタイプ φ21 120 x 90 x 44.5 IP65
BOXTM-1003 10 2口・Sタイプ φ21 120 x 90 x 44.5 IP65
型式 BOX本体タイプ
BOXTM-2000 BOXのみ　端子台無し　穴加工無し
BOXTM-2001 BOX 20P端子台内蔵　穴加工無し
BOXTM-2002 BOX 20P端子台内蔵　穴加工あり　φ27×2　φ21×4
BOXTM-2003 BOX 穴加工あり　φ27×2　φ21×4
オプション（対応機種BOXTM-801,802)
BTM-16B
(防水ボタン)		 BOXTM-801の電線取り込口を（ＣＴＧ16）ふさぐ場合に使用します
BTM-22B
(防水ボタン)		 BOXTM-802の電線取り込口を（ＣＴＧ16）ふさぐ場合に使用します
BTM-1622
変換アダプタ		 ＣＴＧ16の規格品を使用する場合に必要です。

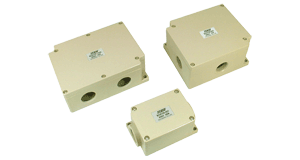

BOXTM シリーズ　製品写真及び寸法図
定格
定格電圧 AC,DC600V
定格電流 15A,(BOXTM-401 20A)
絶縁抵抗 100MΩ（DC500Vメガにて）
耐電圧 AC2500V 　1分間
適合電線 2.0mm2/MAX
標準締付トルク 1.4N.m
保護構造 上記別表を参照下さい。
仕様温度範囲 -25℃〜+100℃

仕様
BOX端子本体 強化PBT　　　　色5Y7/1
パッキン NBR
端子ネジ M3.5 X 8L(SWRM-ZMC)
難燃性 UL94V-0
適合圧着端子
電線取込口数と方向性

BOXTM2000シリーズ
特長
●端子台は着脱可能です。
●端子台には開閉式の記名板付きカバーを装備しています
●端子台をBOX底面より持ち上げ配線スペースを確保しました
●BOX本体その他絶縁材には、耐熱性、耐薬品性に優れたＰＢＴ（ＵＬ94Ｖ-0）樹脂を使用しています。
●端子台取り付け板にはアース線を接続出来るように、タップ（Ｍ4）を設けてあります。
●使用用途によって使い方いろいろ
●保護機構ＩＰ65
※取り付けコネクターの仕様により
BOXTM2000 シリーズ　寸法図
定格
定格電圧 AC,DC600V
定格電流 15A
絶縁抵抗 100MΩ（DC500V）
耐電圧 AC2500V 　1分間
適合電線 2.0mm2/MAX
標準締付トルク 1.4N.m
保護構造 ※取り付けコネクタの仕様によりＩＰ65
仕様温度範囲 -25℃〜+100℃
仕様
品名 材質 寸法 表面
処理		 備考
BOX本体 PBT　5Y7/1 - - UL94V-0
パッキン NBR ｔ＝1.5 - -
フタ PBT　5Y7/1 - - UL94V-0
端子台
（10Ｐ×2）		 PBT　5Y7/1 - - UL94V-0
端子ネジ SWRM ＭＬ3.5×8Ｌ ｚｎ ±ナベフリー端子
ネジＳＰ付き
適合圧着端子
オプション品
特長
三方向から2方向にCTG22から1サイズ小さいCTG16へ
防水キャップと変換用アダプターの使い分けにより一点の在庫でも幅広いレイアウトが可能
（BOXTM-801,802のみ対応）

防水ボタン、変換アダプター　寸法図
オプション（対応機種BOXTM-801,802)
BTM-16B
(防水ボタン)		 BOXTM-801の電線取り込口を（ＣＴＧ16）ふさぐ場合に使用します
材質PBT
BTM-22B
(防水ボタン)		 BOXTM-802の電線取り込口を（ＣＴＧ16）ふさぐ場合に使用します
材質PBT
BTM-1622
変換アダプタ		 ＣＴＧ16の規格品を使用する場合に必要です。
材質PBT

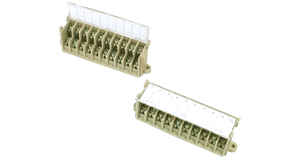

コーナー端子台　CNT15-10　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　東洋技研製端子ボックス
特長
●コーナー端子としてお使い下さい。
●上下が同極で10極用になっていますので結線の際ご注意下さい。

定格電圧、電流 600Ｖ　15Ａ
端子ネジサイズ Ｍ3.5×8Ｌ
標準締付トルク 1.4Ｎ/m
絶縁体 ＰＢＴ（ＵＬ94Ｖ-Ｏ）
CNT15-10用ショートバー
数量 型式 Ａ寸
2 ＢＢ8.5-2 15
4 ＢＢ8.5-4 32
8 ＢＢ8.5-8 66
10 ＢＢ8.5-10 83
東洋技研製端子ボックス
