ODU-ミニスナップコネクタ                                        007
シリーズB
ピンタイプキーコーティング
シリーズS
インシュレーターキーコーティング
シリーズF
ハーフシェルキーコーティング
ODU-ミニスナップはプッシュ・プルロッキング機構を採用したミニチュア・シリンダ型コネクタです。
詳しいカタログがございます。カタログ請求はこちらから。
一般的なシリンダ型コネクタは、かん合時のロック用として次のロッキング機構を使用しています。
もっとも使用されるロッキング機構としてはスクリューロック、バヨネットロック、
プッシュプルロックがあります。
プッシュプルコネクタはもっともシンプルなロック機構を有しています。

●プラグコネクタがレセプタクルに差し込まれると、プラグコネクタのロック用突起部がレセプラクル内部に「カチッ」と固定され、信頼性に優れた接続がプラグコネクタとレセプタクル間で形成されます。

●コネクタがかん合状態のままで、プラグコネクタのケーブルやケーブル固定部を引っ張ると、プラグコネクタのロック用突起部がますますレセプタクルに食い込むこととなり、プラグコネクタがレセプタクルから抜け落ちることはまったくありません。プラグコネクタに接続されているケーブルやケーブル固定部ではなく、コネクタ本体を引っ張ると、レセプタクル内部で固定されていたロック突起が解除され、簡単にプラグコネクタを引き抜くことができます。


プッシュプル・コネクタの特長は
●コネクタの着脱が非常に簡単
●手が入りにくいような場所でも着脱が容易
●取り付けスペースが小さい
●安全で確実なロッキング
●かん合に必要とする力が小さい
●ロボットハンド等の自動機器でもかん合が可能
プッシュプル・コネクタのおもなアプリケーション

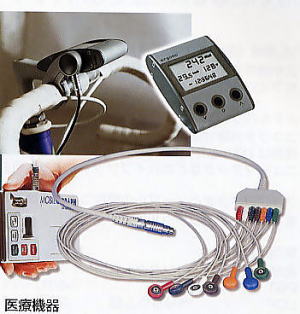

●医療機器
●試験装置、実験装置
●計測機器
●データ、通信機器
●オーディオ、ビデオ、放送機器
●軍用、航空機器
●工業制御機器
●原子力関連機器
お使いになる際に重要なポイント
●UL規格(条件付き認定マーク)は現在、全てのODU-ミニスナップ製品については申請中です。既に規格を取得している製品もありますので、詳細はお問い合わせください。
●メタルハウジングタイプは6つの異なったサイズでお届けできます。
コネクタ外径寸法は6mmから40mmまでとなります。
極数は1極から27極まで、またコアックス、トライアックス、光ファイバ、ニューマチックなどのハイブリッドタイプも可能です。
●プラグコネクタとケーブル中継用コネクタは、半田付けタイプ、クリンプタイプがあります。レセプタクルは半田付け、クリンプ、プリント基板用があります。
●仕様温度範囲
絶縁体/コンタクト材質
PBT/真鍮: -40℃〜+120℃
LCP/ベリウム銅: -50℃〜+200℃
●防水・防塵性について
スタンダードタイプは保護構造等級IP50、防水タイプはIP54,IP67およびIP68です。防水タイプとスタンダードタイプはかん合互換です。
●製品の供給について
記載されているスタンダードタイプはすべて出荷可能です。スタンダードタイプの他にも、特注タイプ、特殊仕様タイプなど豊富なバリエーションがあります。詳細は別途お問い合わせください。
互換性について
記載されているほとんどの製品は、市場に流通している同様なプッシュプルタイプのコネクタと互換性を有しています
