シムリング・セミオーダー
シムリング
精密な隙間調節に対応
0.005mmからの豊富な板厚バリエーションで、様々な隙間調整に対応。モーターベースやピローの芯出し、ベアリング調整など機械の組立時に便利です。ご希望サイズの製作も可能ご相談下さい。

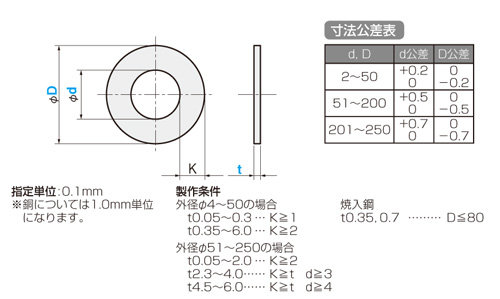

寸法図(mm)
オプション レーザーマーキング
スタンプマーキング
黒染め
粘着材塗布
材質 鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC）
焼入鋼（SK） ※硬度HRC42〜46
ステンレス（SUS304）
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P）
銅（t 0.1：C1020P、t 0.15〜1.0：C1100P）
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P）
材料スペック表（材質・板厚・板厚公差）
材質 板厚（mm）
t 0.05 t 0.1 t 0.15 t 0.2 t 0.25 t 0.3 t 0.35 t 0.4 t 0.5
鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC） − ±0.03 ±0.03 ±0.03 ±0.04 ±0.04 − ±0.05 ±0.05
焼入鋼（SK） ※硬度HRC42〜46 − ±0.015 ±0.015 ±0.02 ±0.025 ±0.025 ±0.025 ±0.035 ±0.035
ステンレス（SUS304） ±0.005 ±0.008 ±0.008 ±0.01 ±0.015 ±0.015 ±0.015 ±0.02 ±0.02
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P） ±0.005 ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04
銅（t 0.1：C1020P、t 0.15〜1.0：C1100P） − ±0.02 ±0.02 ±0.02 ±0.02 ±0.03 − ±0.04 ±0.04
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P） − ±0.03 ±0.03 ±0.03 − ±0.04 − ±0.04 ±0.04
材質 板厚（mm）
t 0.6 t 0.7 t 0.8 t 1.0 t 1.2 t 1.5 t 1.6 t 2.0 t 2.3
鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC） ±0.06 − ±0.06 ±0.08 ±0.08 − ±0.12 ±0.14 ±0.14
焼入鋼（SK） ※硬度HRC42〜46 ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.05 ±0.06 ±0.07 −
ステンレス（SUS304） ±0.025 ±0.03 ±0.03 ±0.035 ±0.1 ±0.12 − ±0.17 −
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P） ±0.04 ±0.04 ±0.04 ±0.05 ±0.05 ±0.06 − ±0.06 −
銅（t 0.1：C1020P、t 0.15〜1.0：C1100P） ±0.04 ±0.04 ±0.04 ±0.05 − − − − −
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P） ±0.04 − ±0.05 ±0.05 ±0.06 ±0.06 − ±0.08 −
材質 板厚（mm）
t 2.5 t 2.6 t 3.0 t 3.2 t 4.0 t 4.5 t 5.0 t 6.0
鉄（t 0.1〜2.6：SPCC相当、t 3.2〜6.0：SPHC） − ±0.21 − ±0.23 ±0.26 ±0.26 ±0.28 ±0.3
焼入鋼（SK） ※硬度HRC42〜46 − − − − − − − −
ステンレス（SUS304） ±0.22 − ±0.22 − ±0.35 − ±0.4 ±0.5
真鍮（t 0.05：C2680P、t 0.1〜2.0：C2801P） − − − − − − − −
銅（t 0.1：C1020P、t 0.15〜1.0：C1100P） − − − − − − − −
アルミ（t 0.1〜0.15：1N30、t 0.2〜3.0：A1050P） − − ±0.11 − − − − −
  オプション

レーザーマーキング   品番末尾「LM」
スタンプマーキング   品番末尾「S」
粘着材塗布   品番末尾「N」
黒染め   品番末尾「C」
品番　（例）FRS-5.5-10-0.1-LM

材質
鉄 FR[F] 焼入鋼 FR[Y] ステンレス FR[S] 真鍮 FR[B] 銅 FR[C] アルミ FR[A]

内径d 外径D 板厚t
2〜 4〜20 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
21〜50 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
51〜100 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
101〜150 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
151〜200 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
201〜250 0.05
0.1〜0.5
0.6〜1.0
1.2〜2.3
2.5〜3.2
4.0〜4.5
5.0〜6.0
