放大器连接器 Amplifire connector
特点

能完全保护从传感器开端开始到放大器单位传感器为止。
(适用于传感器单位终端金属外径
7.2


材料性质

黄铜+镀镍

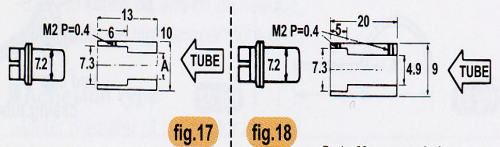

直接对接型
Pack:20pcs/pak [size:mm]
型式 A Fitting Tube Fig.
KAB-3 - KS-3N.KS-3.2 18
KAB-4 5.9 KS-4N 17
KAB-5 7.3 KS-5N 17

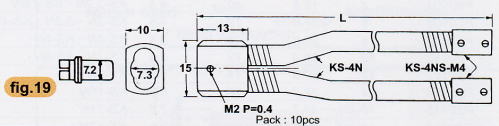

分配连接型
Pack:10pcs/pak [size:mm]
型式 Fig. Fitting Tube
KAWB-4 19 KS-4N

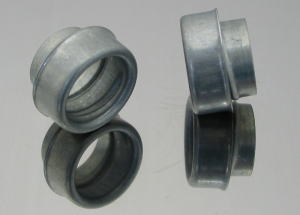

插入物 Insert/Adhension Type

软管端末用插入物
软管内侧的安装,用软管的切口来防止光纤维和电缆受损。

●粘结停止型

特点
用接续线固定软管和插入物

材料性质
电解铜+锡镀金
KIN-6是不锈钢制
KIN-9是铁+镀金制

准备的是KIN-1375为止。请来点垂询。(材料性质:铁+镀金)KSP型和其他型号也能使用。插入物和尾端螺丝帽及壁板连接器并用不能使用。


粘结停止型 Adhesion Type: Pack:50pcs[size:mm]
型式 A OD/B C ID/D Matching tube Model A OD/B C IDD Matching tube
KIN-1.5 6.0 1.3 2.1 1.0 KS-1.5N KIN-4 12.0 3.9 4.7 3.5 KS-4N
KIN-1.8 6.0 1.7 2.5 1.4 KS-1.8N KIN-5 15.5 5.0 6.8 4.6 KS-5N
KIN-2.2 7.0 2.0 2.8 1.7 KS-2.2N KIN-6 10.0 5.9 8.2 5.3 KS-6N
KIN-2.6 10.6 2.6 3.8 2.2 KS-2.6N KIN-7 12.0 6.3 7.5 5.9 KS-7N
KIN-3.2 9.0 3.2 4.0 2.8 KS-3.2N KIN-8 20.0 7.9 10.6 7.3 KS-8N
KIN-9 20.0 9.5 11.8 8.5 KS-9N

拧紧型 Insert/Screw Type
特点
把插入物拧紧软管里来固定。

材料性质
形状B/SPC+镀金或者塑料
如果想用塑料作材料,请指示。

拧进型 Screw Type Pack:20pcs[size:mm]
型式 D Matching tube
MAS-10IN 17.8 KS-10N KSP-10N
MAS-12N 20.3 KS-13N KSP-13N
MAS-16IN 23.6 KS-15N KSP-15N
MAS-22IN 29.0 KS-22N KSP-22N
MAS-28IN 35.7 KS-28N KSP-28
MAS-36IN 44.8 KS-36N KSP-36N

壁板连接期袋螺母拧紧型1 Type I: Panel Connector with Box Nut: Mas Connector

品名
MAS连接器

特点
防止脱落拔下构造。(插入物,柄一共IP55F以上)

材料性质
压铸制/锌压铸+电气镀锌(只限于45度黄铜制)
塑料制/66耐纶树脂 黑色
软管,标准管型使用时想图式的样子请对照柄的部分用弹性带将外径加粗。在KSP中使用时,完全防水。




Straight Connector 45°Angle Connector 90°Angle connector Screw size φA(mm) φB(mm) Matching tube
Die cast 66 Nylon Brass 66 Nylon Die cast 66 Nylon
MAS-SG10Z MAS-SG10N MAS-HAG10 MAS-HAG10N MAS-AG10Z MAS-AG11N G16 20.9 15.2 KS-10N/KSP-10N
MAS-SG12Z MAS-SG12N MAS-HAG12 MAS-HAG12N MAS-AZ12Z MAS-AZ12N G16 20.9 17.7 KS-13N/KSP-13N
MAS-SG16Z MAS-SG16N MAS-HAG16 MAS-HAG16N MAS-AZ16Z MAS-AZ16N G16 20.9 21.0 KS-15N/KSP-15N
MAS-SG22Z MAS-SG22N MAS-HAG22 MAS-HAG22N MAS-AZ22Z MAS-AZ22N G22 26.4 26.5 KS-22N/KSP-22N
MAS-SG28Z MAS-SG28N MAS-HAG28 MAS-HAG28N MAS-AZ28Z MAS-AZ28N G28 33.2 33.0 KS-28N/KSP-28N
MAS-SG36Z MAS-SG36N MAS-HAG36 - MAS-AZ36Z MAS-AZ36N G36 41.9 42.0 KS-36N/KSP-36N

壁板连接期袋螺母拧紧型2
Type II: Panel Connector with Box Nut: Skin Top/Skin Top MS/Skin Top Spiral
品名

Under construction
