不锈钢弹簧软管(stainless sreel spring tube)
特点
用圆线性的不锈钢线材密集的卷成弹簧状的软管。一次可以数根卷起，也可以作为有很强的柔韧性的电线向导使用。擅于引张负荷，适用于医疗用，工业用内视镜的电线外向导。
用途
医疗用，工业用内视镜的电线外向导

材料性质
不锈钢

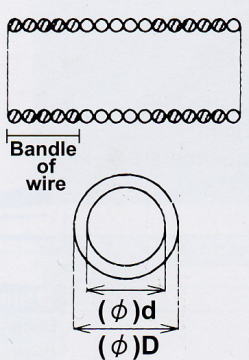

尺寸表
型式 内径 (d) 外径(D) 束
SP-0.6-1.0-5 0.6 1.0 5
SP-1.0-1.4-5 1.0 1.4 5
SP-1.5-1.9-5 1.5 1.9 5
SP-10-14-5 10.0 14.0 5
最大内径可以制作到20mm。但是限于接受订货生产品。
可以制作任意的尺寸。关于一根的长度请来电垂询。

弹性轴 Flexible shaft
特点

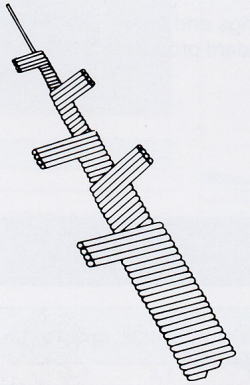

回转传达用，钢线或者钢琴线详图那样内侧用细线外侧用粗线顺着逆转方向密集的卷起具有柔韧性和强度的传达扭矩。及时切断转动轴根据无排斥处理不能被卷进去。接受订货生产品
用途
开始于外科手术用钢钻回转传达到各种具有柔软性的传导工具

材料性质
钢琴线，硬钢线，SUS304

最小使用弯曲半径
最小使用弯曲半径/R<＝20＊轴的外径（基准）

标准部材径
SUS钢线

SUS钢线 Ø0.12, 0.15, 0.18, 0.2
硬钢线及SUS钢线 Ø0.3, 0.35, 0.4, 0.5,0.6, 0.7, 0.8, 1.0,
1.2, 1.4, 1.6, 1.8, 2.0, 2.3, 2.6, 3.2

尺寸表(mm)
型式 外径（mm) 最小弯曲半径（mm) 重量(kg/m)
FS-3 3 50mm 0.044
FS-4 4 60 0.078
FS-5 5 60 0.123
FS-6 6 100 0.168
FS-8 8 130 0.329
FS-10 10 150 0.48
FS-13 13 180 0.83
FS-15 15 250 1.08

中空弹性轴（接受订货生产品） Hollow Flexible Shaft
特点
根据在中空，弹性轴内插入光缆纤维等，能传达扭矩。所以在各种各样的用途上可以使用。
用途
医疗用，工业用内视镜的电线外向导等
材料性质
钢琴线，硬钢线，SUS304

详细的做法请来电垂询
