デジタルカッタ ベルトフィードタイプ(チューブ切断機) E392
※こちらの製品は現在、生産中止です。(2015年09月15日)
代替品はこちら

材料を上下のベルトで挟んで送る

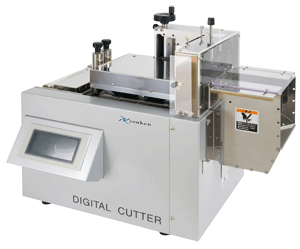

デジタルカッタベルトフィードタイプ
ZKC-25V(シャー刃タイプ)
ZKC-25VT(薄刃タイプ)
ZKC-25VF(シャー刃太物タイプ)
ZKC-25VFT(薄刃太物タイプ)
上下のベルトをしっかりグリップ!多用なワークを精度よく・確実に測長切断できます。

デジタルカッタベルトタイプは、今までのベルトタイプとは違うスグレモノ!
特徴
1. ローラータイプでは精度の出なかった材料、表面に凹凸がある材料。滑りやすい材料の切断に最適
2. 材料補充時のセット・交換が容易上ベルト部が、容易に持ち上がる機構のため材料の出し入れがとても簡単
3. 自動フローティング機構を採用上ベルト部が、材料の厚みの変化に対応して上下するため、必要以上に材料がつぶれません。薄い材料の場合は上ベルト部を固定することも可能です。

4. ベルト隙間調整機能付き
5. 材料の径によってV/VFのタイプを選択可能
6. 外部コントロール端子を標準搭載
●ベルトタイプフィードは、スグレモノ!
 上下のベルトでしっかりとグリップし、搬送します!

異形材、コルゲートチューブなど、くせものチューブ(のびやすい/すべりやすい/つぶれやすい /凹凸のあるチューブ)など変形しやすい、ローラータイプでは精度が出にくいワークに対応します。
外部コントロール端子
適合材料
ZKC-25V/ZKC-25VF:シャー刃タイプ加工実績
ZKC-25VT/ZKC-25VFT:薄刃タイプ加工実績
●コルゲートチューブ
●各種パッキング
●異形材
●ガラスクロスチューブ
●絶縁電線
●スズメッキ線
●フッ素樹脂チューブ
●シリコンチューブ
●テープハンダ
●絶縁紙
●ラミネートシート
●フィルムなど
●コルゲートチューブ
●各種パッキング
●異形材
●ビニールチューブ
●ゴムチューブ
●絶縁電線
●光ファイバケーブル(プラスチックファイバ)
●テープハンダ
●フッ素樹脂チューブ
●シリコンチューブ
●プラスチックなど
2タイプの刃が取り付け可能(購入後の交換も可能)
シャー刃タイプ
耐久性に優れた特殊鋼によるシャー刃を採用したデジカルカッタです。アルミ・鋼などの比較的軟らかい金属やガラス繊維入りの材料の切断が可能です。

薄刃タイプ
シャープな切れ味が特徴の薄刃を採用したデジタルカッタです。特に、チューブ類でまっすぐな切断面が必要な時に便利です。切れ味が落ちたら、新しい薄刃と交換してお使い下さい。

仕様
 品 名
ZKC-25V/25VT/25VF/25VFT
送り速度
[mm/s]
50〜600
50〜700
最小設定単位
0.1
切断長さ
0.1〜99999.9
切断数
[個]
1〜999999
繰返切断精度※1
±0.2
有効切断幅
80
48
切断部の開口高さ
20
40
外部入出力端子
切断力:下死点より0.5mm※2
[kN(kgf)]
1.28(128)
0.77(77)
加工量:設定長さ10mm(個/分)
      設定長さ100mm(個/分)
      設定長さ1000mm(個/分)
150
86
27
90
70
24
オプション・保守
可動刃:ZHU25V
固定刃:ZHS25
薄刃(10枚入り):ZHT25
刃受(10枚入り):ZHM25
薄刃ユニット:ZUT25V
