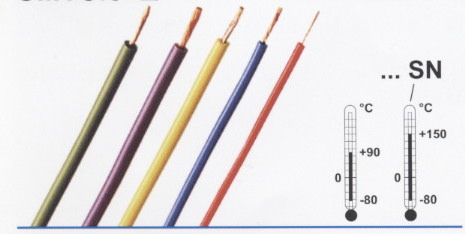

エコ仕様シリコン絶縁ケーブル Silivolt®-E 044
■特徴
●超極細線による撚り線構成で超フレキシブルなケーブル
●SNタイプはスズメッキ処理された素線構成により、高温使用に耐えられます。
*ハイフレキシブル(超柔軟性に富む)
*耐低温フレキシブル性
*耐半田ごて温度
*ハロゲンフリー


■主なアプリケーション

熱上昇が心配な筐体内部配線やフレキシブル性能が要求される実験・検査用途に最適。
型式 オーダーNo. 断面積 素線
構成
ケーブル
質量
導体径 絶縁体厚さ 仕上外径 定格電圧V テスト電圧 定格電流 UL 色No.
SIL- □=色No. mm2 n x φmm kg/km mm mm mm V V Ac A 有無 No.
SILI-E 0.15 61.7550-□ 0.15 39x0.07 2.1 0.50 0.25 1.0 150 2000 6 - 21/22/23/24/25/27/29
SILI-E 0.25 61.7551-□ 0.25 66x0.07 4.5 0.65 0.50 1.7 300 2000 9 - 21/22/23/24/25/27/29
SILI-E 0.50 61.7552-□ 0.50 129x0.07 8.6 0.90 0.70 2.3 300 2000 10 UL @ 21/22/23/24/25/27/29
SILI-E 0.75 61.7553-□ 0.75 196x0.07 12 1.25 0.70 2.7 600 2500 15 UL @ 20/21/22/23/27/29
SILI-E 1.0 61.7554-□ 1.0 259x0.07 16 1.4 0.80 3.0 600 2500 19 UL @ 20/21/22/23/24/25/29
SILI-E 1.5 61.7555-□ 1.5 392x0.07 22 1.7 0.85 3.4 600 2500 24 UL @ 20/21/22/23/26/29
SILI-E 2.5 61.7556-□ 2.5 651x0.07 33 2.4 0.75 3.9 600 2500 32 UL @ 20/21/22/23/24/25/27

型式 オーダーNo. 断面積 素線
構成
ケーブル
質量
導体径 絶縁体厚さ 仕上外径 定格電圧V テスト電圧 定格電流 UL 色No.
SILI-E-xxxSN □=色No. mm2 n x φmm kg/km mm mm mm V V Ac A 有無 No.
SILI-E-0.50SN 61.7532-□ 0.50 129 x 0.07 8.6 0.90 0.70 2.3 300 2500 10 ULA 21/22/23
SILI-E-0.75SN 61.7533-□ 0.75 196 x 0.07 12 1.25 0.70 2.7 600 2500 15 ULA 21/22/23
SILI-E-1.0SN 61.7534-□ 1.0 259 x 0.07 16 1.4 0.80 3.0 600 2500 19 ULA 21/22/23
SILI-E-2.5SN 61.7537-□ 2.5 651 x 0.07 33 2.4 0.75 3.9 600 2500 32 ULA 21/22/23
UL @ UL recognized File No.E120880, AWM3525 用途:テストプローブリード 〜+60℃
UL A UL recognized File No.E120880, AWM3670 用途:テストプローブリード 〜+105℃

色No,
20=緑・黄 21=黒 22=赤 23=青 24=黄 25=緑 26=紫 27=茶 29=白
斜線の製品に関しては現在取扱い中止となります。

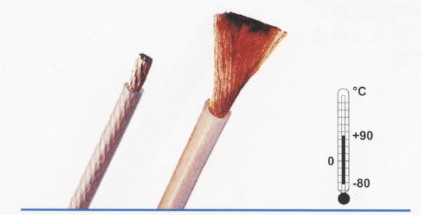

大電流シリコン絶縁ケーブル Silistrom® 044
■特徴
●超極細線による撚り線構成で超フレキシブルなケーブル

*ハイフレキシブル(超柔軟性に富む)
*耐低温フレキシブル性
*耐半田ごて温度
*ハロゲンフリー

*二重または強化絶縁

■主なアプリケーション
大型装置〜大規模プラントにおける給電・アース接続に最適。
型式 オーダーNo. 断面積 素線
構成
ケーブル
質量
導体径 絶縁体厚さ 仕上外径 定格電圧 テスト電圧 定格電流 UL 色No.
SILI-Sxx □=色No. mm2 n x φmm kg/km mm mm mm V V Ac A 有無 No.
SILI-S 4.0 61.7611-□ 4.0 1036x0.07 55 3.0 1.2 5.4 1500 8000 42 UL @ 21/22/23/33
SILI-S 6.0 61.7612-□ 6.0 1548x0.07 80 3.8 1.2 6.2 1500 8000 54 UL @ 21/22/23/33
SILI-S 10 61.7613-□ 10 2556x0.07 145 4.8 2.1 9.0 1500 8000 75 UL @ 21/22/23/33
SILI-S 16 61.7614-□ 16 4116x0.07 230 6.1 2.2 10.5 1500 8000 100 UL @ 21/22/23/33
SILI-S 25 61.7615-□ 25 6384x0.07 310 7.0 2.4 11.8 1500 8000 130 UL @ 21/22/23/33
SILI-S 35 61.7616-□ 35 9324x0.07 440 8.5 2.4 13.3 1500 8000 160 UL @ 33
SILI-S 50 61.7617-□ 50 13024x0.07 570 10.5 2.2 14.9 1500 8000 200 - 33
SILI-S 70 61.7618-□ 70 8967x0.10 760 12 2.2 16.4 1500 8000 245 - 33
SILI-S 95 61.7619-□ 95 12103x0.10 1080 15 2.0 19 1500 8000 290 - 33

UL @ UL recognized File No.E120880, AWM3525 用途:テストプローブリード 〜+60℃
色No,
21=黒 22=赤 23=青 33=透明
