スピアースター超高圧樹脂ホース
のページへ戻る		 カテゴリー19目次に戻る カテゴリー18へ戻る HOMEへ
スピアースター超高圧樹脂ホース用金具
※スピアースター超高圧樹脂ホースは金具付き（アッセンブル品）での販売になります。ホース型式・長さ・両端金具を御指定下さい。都度御見積での御対応になります。ホースのページはこちら		 371

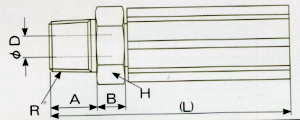

No.1
スピアースター金具		 RoHS対応品
ホース呼称 金具適用No. ネジR A(mm) B(mm) (L)(mm) H(mm) φD(mm)
4/4 4/4-1-02 1/8 10 6 70 17 1.8
4/4 4/4-1-04 1/4 13 9 72 19 1.8
5/2 5/2-1-04 1/4 13 9 60 19 3.0
5/2 5/2-1-06 3/8 15 9 62 19 3.0
5/4 5/4-1-04 1/4 13 6 66 19 2.5
5/4 5/4-1-06 3/8 15 9 71 19 2.5
6/2 6/2-1-04 1/4 13 6 60 19 4.0
6/2 6/2-1-06 3/8 15 9 62 22 4.0
6/4 6/4-1-04 1/4 13 9 66 19 3.5
6/4 6/4-1-06 3/8 15 9 71 22 3.5
8/2W 8/2W-1-06 3/8 15 9 68 22 5.5
8/4 8/4-1-06 3/8 15 9 79 22 4.5
10/2W 10/2W-1-06 3/8 15 9 79 22 6.5
10/4 10/4-1-06 3/8 15 9 86 22 5.5
10/6 10/6-1-06 3/8 15 9 86 22 5.5
13/2 13/2-1-08 1/2 18 12 85 27 8.5
13/2W 13/2W-1-08 1/2 18 12 85 27 8.5
13/6 13/6-1-08 1/2 18 12 90 27 7.5
16/4 16/4-1-12 3/4 20 14 100 36 10.5
20/2 20/2-1-12 3/4 20 14 97 36 14.0
20/4 20/4-1-12 3/4 20 14 103 36 13.0
25/2 25-2-1-16 1 22 16 108 41 16.5
No.2
スピアースター金具
ホース呼称 金具適用No. ネジG A(mm) B(mm) (L)(mm) H(mm) φD(mm)
4/4 4/4-2-02 1/8 11 9 68 17 1.8
4/4 4/4-2-04 1/4 13 9 70 19 1.8
4/6 4/6/2-04 1/4 13 9 70 19 1.8
5/2 5/2-2-04 1/4 13 9 60 19 3.0
5/4 5/4-2-04 1/4 13 9 66 19 2.5
5/6 5/6-2-04 1/4 13 9 83 19 2.5
6/2 6/2-2-04 1/4 13 9 60 19 4.0
6/4 6/4-2-04 1/4 13 6 66 19 3.5
8/2W 8/2W-2-06 3/8 15 9 68 22 5.5
8/4 8/4-2-06 3/8 15 9 79 22 4.5
8/6H 8/6H-2-06 3/8 15 9 92 22 4.5
8UHP 8UHP-2-06 3/8 15 9 92 22 4.5
10/2W 10/2W-2-06 3/8 15 9 80 22 6.5
10/4 10/4-2-06 3/8 15 9 86 22 5.5
10/6 10/6-2-06 3/8 15 9 86 22 5.5
13/2 13/2-2-08 1/2 18 12 85 27 8.5
13/2W 13/2W-2-08 1/2 18 12 85 27 8.5
13/6 13/6-2-08 1/2 18 12 91 27 7.5
16/4 16/4-2-12 3/4 20 14 100 36 10.5
20/2 20/2-2-12 3/4 20 14 97 36 13.0
20/4 20/4-2-12 3/4 20 14 103 36 13.0
25/2 25/2-2-16 1 22 16 108 36 16.5
25/4 25/4-2-16 1 22 16 110 41 19.0

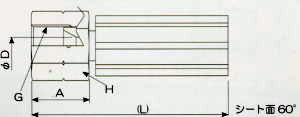

No.4
スピアースター金具
ホース呼称 金具適用No. ネジG A(mm) (L)(mm) H(mm) φD(mm)
4/4 4/4-4-04 1/4 18 68 19 1.8
5/2 5/2-4-04 1/4 18 58 19 3.0
5/4 5/4-4-04 1/4 18 65 19 2.5
6/2 6/2-4-04 1/4 18 60 19 4.0
6/4 6/4-4-04 1/4 18 66 19 3.5
8/2W 8/2W-4-06 3/8 20 67 24 5.5
8/4 8/4-4-06 3/8 20 77 24 4.5
10/2W 10/2W-4-06 3/8 20 79 24 6.5
10/4 10/4-4-06 3/8 20 83 24 5.5
10/6 10/6-4-06 3/8 20 83 24 5.5
13/2 13/2-4-08 1/2 22 80 30 8.5
13/2W 13/2W-4-08 1/2 22 80 30 8.5
13/6 13/6-4-08 1/2 22 88 30 7.5
No.5
スピアースター金具
ホース呼称 金具適用No. ネジG A(mm) (L)(mm) H(mm) φd(mm)
4/4 4/4-5-04 1/4 18 68 19 1.8
4/6 4/6-5-04 1/4 18 68 19 1.8
5/2 5/2-5-04 1/4 18 57 19 3.0
5/4 5/4-5-04 1/4 18 66 19 2.5
5/6 5/6-5-04 1/4 18 77 19 2.5
6/2 6/2-5-04 1/4 18 60 19 4.0
6/2 6/2-5-06 3/8 20 62 24 4.0
6/4 6/4-5-04 1/4 18 66 19 3.5
6/4 6/4-5-06 3/8 20 68 24 3.5
8/2W 8/2W-5-06 3/8 20 67 24 5.5
8/4 8/4-5-06 3/8 20 77 24 4.5
8/6H 8/6H-5-06 3/8 20 88 24 4.5
8UHP 8UHP-5-06 3/8 20 88 24 4.5
10/2W 10/2W-5-06 3/8 20 79 24 6.5
10/4 10/4-5-06 3/8 20 84 24 5.5
10/6 10/6-5-06 3/8 20 84 24 5.5
13/2 13/2-5-08 1/2 22 80 30 8.5
13/2W 13/2W-5-08 1/2 22 80 30 8.5
13/6 13/6-5-08 1/2 22 85 30 7.5
16/4 16/4-5-12 3/4 30 102 36 10.5
20/2 20/2-5-12 3/4 30 103 36 14.0
20/4 20/4-5-12 3/4 30 103 36 13.0
25/2 25/2-5-16 1 30 104 41 16.5
25/4 25-4-5-16 1 30 109 41 19.0

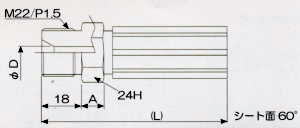

22MM
スピアースター金具
ホース呼称 金具適用No. A(mm) (L)mm φDmm
4/6 4/6-22MM 9 76 1.8
5/4 5/4-22MM 6 70 2.5
5/6 5/6-22MM 9 88 2.5
6/4 6/4-22MM 6 70 3.5
8/4 8/4-22MM 9 84 4.5
8/6H 8/6H-22MM 9 96 4.5
8UHP 8UHP-22MM 9 96 4.5
10/6 10/6-22MM 9 91 5.5

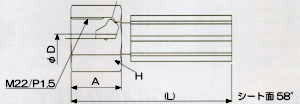

22MF
スピアースター金具
ホース呼称 金具適用No. A(mm) H(mm) (L)(mm) φDmm
4/6 4/6-22MF 23 30 73 1.8
5/6 5/6-22MF 23 30 83 2.5
8/6H 8/6H-22MF 23 30 96 4.5
8UHP 8UHP-22MF 23 30 96 4.5

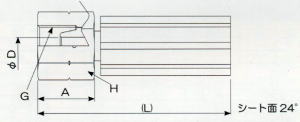

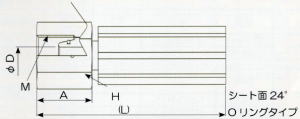

MO
スピアースター金具
ホース呼称 金具適用No. ネジM A(mm) X(mm) L(mm) φD(mm)
5/4 5/4-20MO M20P1.5 22 27 72 2.5
6/2 6/2-18MO M18/P1.5 20 24 69 4.0
8/4 8/4-22MO M22/P1.5 25 30 80 4.5
8/6H 8/6H-24MO M24/P1.5 25 32 86 4.5
8UHP 8UHP-24MO M24/P1.5 25 32 89 4.5
10/2W 10/2W-22MO M22/P1.5 25 30 80 6.5
10/4 10/4-22MO M22/P1.5 25 30 84 5.5
10/6 10/6-22MO M22/P1.5 25 30 88 5.5
13/2 13/2-22MO M22/P1.5 25 30 79 8.5
13/2 13/2-24MO M24/P1.5 25 32 79 8.5
13/2W 13/2W-22MO M22/P1.5 25 30 79 8.5
13/2W 13/2W-24MO M24/P1.5 25 32 79 8.5
13/6 13/6-24MO M24/P1.5 27 41 91 7.5
16/4 16/4-30MO M30/P2.0 27 41 85 10.5
20/2 20/2-36MO M36/P2.0 30 45 86 14.0
20/4 20/4-36MO M36/P2.0 30 45 91 13.0
25/2 25/2-42MO M42/P2.0 35 50 93 16.5
25/4 25/4-42MO M42/P2.0 35 50 98 19.0
HP
スピアースター金具

COLLAR(カラー）
スピアースター金具

GRAND NUT(グランドナット)
スピアースター金具

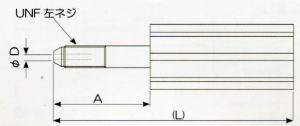

HP
ホース呼称 金具適用No. ネジＵＮＦ（左） A（mm） L(mm) φＤ（mm）
4/4 4/4-06HP 3/8UNF-24 40 88 1.8
4/6 4/6-06HP 3/8UNF-24 40 93 1.8
5/4 5/4-06HP 3/8UNF-24 40 87 2.5
5/6 5/6-06HP 3/8UNF-24 45 102 2.5
6/4 6/4-06HP 3/8UNF-24 40 88 3.5
8/4 8/4-09HP 9/16UNF-18 53 108 4.5
8/6H 8/6H-06HP 3/8UNF-24 45 110 4.5
8/6H 8/6H-09HP 9/16UNF-18 53 118 4.5
8UHP 8UHP-06HP 3/8UNF-24 45 110 4.5
8UHP 8UHP-09HP 9/16UNF-18 53 118 4.5
10/4 10/4-09HP 9/16UNF-18 57 110 5.5
10/6 10/6-09HP 9/16UNF-18 57 115 5.5
13/6 13/6-09HP 9/16UNF-18 57 115 7.5

カラー
呼称 ネジ Ｍ（ｍｍ） ΦＤ（ｍｍ） 適合金具
CO3/8 3/8UNF左 13 13.0 06ＨＰ
CO9/16 9/16UNF左 16 20.6 09ＨＰ

グランドナット
呼称 ネジ Ａ（ｍｍ） Ｌ（ｍｍ） Ｈ（ｍｍ） 適用カラー
GN20 M20/P15 15 27 22 CO3/8
GN22 M22/P1.5 15 27 24 CO3/8
GN30 M30/P2.0 20 32 32 CO9/16
GN12U 3/4UNF-16 15 27 22 CO3/8
GN16U 1"ＵＮＦ-12 15 27 27 CO3/8
GN18U 1　1/8ＵＮＦ-12 20 32 30 CO9/16
HP金具配管方法

1)HP金具に写真1のようにグランドナットを入れてください。
2)写真２のようにカラーをねじ込んでください。（カラーは左ネジです。先端側のネジ山が１〜２条見えるところまでねじ込んでください。

3)グランドナットを手で回せるところまで締めてください。
4)トルクレンチで規定トルクまで増し締めてください。


写真１
写真２
UNF
スピアースター金具
ホース呼称 金具適用No. ネジUNF Amm） (L)（mm） H(mm) φD(mm)
4/4 4/4-09UNF 9/16UNF-18 18 68 19 1.8
4/6 4/6-09UNF 9/16UNF-18 18 68 19 1.8
5/4 5/4-09UNF 9/16UNF-18 18 68 19 2.5
5/6 5/6-09UNF 9/16UNF-18 18 78 19 2.5
6/4 6/4-09UNF 9/16UNF-18 18 67 19 3.5
8/4 8/4-12UNF 3/4UNF-16 23 82 24 4.5
8/6H 8/6H-12UNF 3/4UNF-16 23 90 24 4.5
8UHP 8UHP-12UNF 3/4UNF-16 23 90 24 4.5
13/2 13/2-16UNF 1UNF-12 28 85 32 8.5
13/2W 13/2W-16UNF 1UNF-12 28 85 32 8.5
16/4 16/4-24UNF 1　5/16UNF-12 31 103 41 10.5
25/4 25/4-24UNF 1　5/16UNF-12 31 110 41 19.0

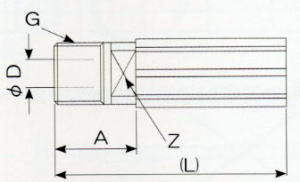

MF

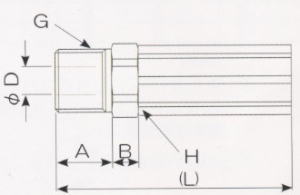

MH
ホース呼称 金具適用No. ネジＧ A(mm) B(mm) Z(mm) H(mm) φD(mm) (L)(mm)
4/4 4/4-02MF 1/8 22 - 9 - 1.8 70
5/2 5/2-02MF 1/8 22 - 9 - 3.0 57
5/2 5/2-04MH 1/4 12 6 - 14 3.0 55
6/2 6/2-04MH 1/4 12 10 - 14 4.0 60
8/2W 8/2W-06MH 3/8 12 8 - 17 5.5 64
推奨締め付けトルク
金具名称 ネジ種類
No.2・4・5 G1/8 G1/4 G3/8 G1/2 G3/4 G1 -
MO - - M18/P1.5 M20/P1.5
M22/P1.5		 M24/P1.5 M30/P1.5 M36/P1.5
M42/P1.5
22MM・MF - - - M22/P1.5 - - -
UNF - - 3/4UNF-16 - 1UNF-12 1　5/16-12 -
HP - 3/8UNF-24 - - - - -
推奨トルクＮ・Ｍ 30 35 50 65 135 200 240
Ｎo.1 R1/8
上記×1.5		 R1/4
上記×1.5		 R3/8
記×1.5		 R1/2
上記×1.5		 R3/4
上記×1.5		 R1
　上記×1.5		 -
ホース金具一覧表

ホース呼称 ＮＯ.1 ＮＯ.2 ＮＯ.4 ＮＯ.5 22ＭＭ 22ＭＦ ＭＯ ＵＮＦ ＭＦ ＭＨ ＨＰ
4/4 Ｃ Ｃ Ｃ Ｃ - - - Ｓ Ｃ - Ｓ
4/6 - Ｃ - Ｃ Ｃ Ｃ - Ｓ - - Ｓ
5/2 Ｃ Ｃ Ｃ Ｃ - - - - Ｃ Ｃ -
5/4 Ｃ Ｃ Ｃ Ｃ Ｃ - Ｃ Ｃ - - Ｓ
5/6 - Ｃ - Ｃ Ｃ Ｃ - Ｓ - - Ｓ
6/2 Ｃ Ｃ Ｃ Ｃ - - Ｃ - - Ｃ -
6/4 Ｃ Ｃ - Ｃ Ｃ - - Ｃ - - Ｓ
8/2Ｗ Ｃ Ｃ Ｃ Ｃ - - - - - Ｃ -
8/4 Ｃ Ｃ Ｃ Ｃ Ｃ - Ｃ Ｓ - - Ｓ
8/6Ｈ - Ｃ - Ｃ Ｃ Ｃ・Ｓ Ｓ Ｓ - - Ｓ
8ＵＨＰ - Ｃ - Ｃ Ｃ Ｃ・Ｓ Ｓ Ｓ - - Ｓ
10/2Ｗ Ｃ Ｃ Ｃ Ｃ - - Ｃ - - - -
10/4 Ｃ Ｃ Ｃ Ｃ - - Ｓ - - - Ｓ
10/6 Ｃ Ｃ Ｃ Ｃ Ｃ - Ｓ - - - Ｓ
13/2 Ｃ Ｃ Ｃ Ｃ - - Ｃ Ｃ - - -
13/2Ｗ Ｃ Ｃ Ｃ Ｃ - - Ｃ Ｃ - - -
13/6 Ｃ Ｃ Ｃ Ｃ - - Ｓ - - - Ｓ
16/4 Ｃ Ｃ - Ｃ - - Ｃ Ｓ - - -
20/2 Ｃ Ｃ - Ｃ - - Ｃ - - - -
20/4 - Ｃ - Ｃ - - Ｃ - - - -
25/2 Ｃ Ｃ - Ｃ - - Ｃ - - - -
25/4 - Ｃ - Ｃ - - Ｓ Ｓ - - -
　C:　S45C
　S:　SUS316/SUS630 ※ナット・スリーブ（加締部）は鉄S45CまたはSS400になります。
　-:　標準対応金具無し
　※その他の特殊金具等につきましては、お問合せ下さい。
アダブタ

※各種アダプタも取り扱っております。また、特殊アダプタも製作いたしますので、お気軽にお問合せ下さい。
標準：SUS316
スピアースター金具・アダプター

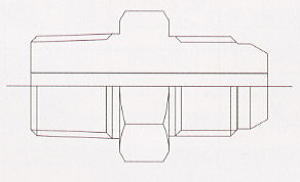

オスネジ：両端接続用アダプタ		 スピアースター金具・アダプター

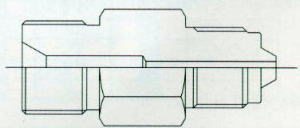

HP変換アダプタ
スピアースター金具・アダプター
Gネジ接続用アダプタ		 スピアースター金具・アダプター

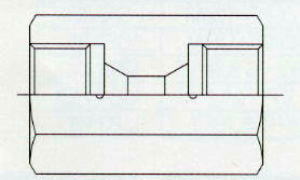

メスネジ：両端接続用アダプタ

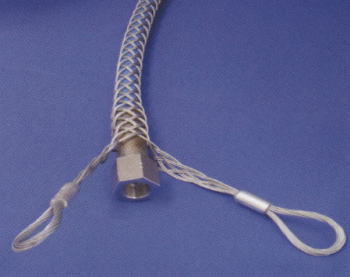

ホースグリップ

不用意なホースの取扱等によるホースから金具の離脱事故の際にホースの暴れを最小限にします。
ご要望により、ホースに装着いたします。
スピアースター用・ホースグリップ
