プラストホース用継手 374
プラストホース継手 ■ 継手本体とホース差込部を分離することで、ホースを抜き差しする際に起きるホースの軟化と内面の傷による水漏れ、ホース抜けを完全に防止。
■ インサートスリーブとOリングシール構造により、流路抵抗を最小限にし、効率の良い配管が可能。
■プラストホースに適応。

※材質が真鍮製のみROHS非対応となります。
仕 様
最高使用圧力 1 MPa ※使用するホースの使用圧力範囲でご使用下さい。
引張力 400 N以上(40kg以上)
寸 法 図
プラストホース継手寸法図 品 名 材 質
@ボディ BsBM/SUS304
Aナット BsBM/SUS304
Bバックリング BsBM/SUS304
Cインサートスリーブ SUS304
DOリング ネオプレン/フッ素ゴム

寸 法 表
型  式 l 1 l 2 φd Oリング
PLH9-3/8 13 44.0 47.9 9 P11
PLH12-1/4 11 44.0 47.5 8 P15
PLH12-3/8 13 46.0 49.5 10 P15
PLH12-1/2 15 48.0 51.5 12 P15
PLH12-3/4 17 50.0 53.5 12 P15
PLH19-3/4 19 58.5 63.0 17 P20
PLH19-1 20 59.5 64.0 17 P20


適用プラストホース
型  式 l 1 l 2 最高使用圧力
MPa(kgf/平方センチメートル)
使用温度
(℃)
質 量
(kg/10m)
最小曲げ
半径(mm)
9 9.5 16.5 1.0(10.2) -10〜+60 1.8 100
12 13.0 21.5 2.9 120
19 19.0 27.5 3.9 170

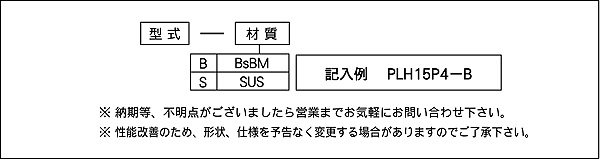

注文形式
注文形式
