P.923

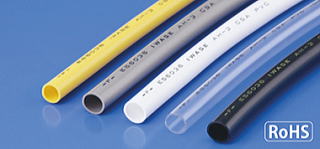

EXLON-PVC ULチューブ
（カラー色8色有り） |
172 |
|
 |
■特徴:
●エクスロン-PVC UL チューブは、UL規格及びCSA規格に基づいて作られた耐難燃性に優れた電気絶縁用ビニールチューブです。
※定尺販売のみ承ります。
※チューブ色は透明・黒を標準色とし、
他の色（赤、青、黄、灰、茶、白、緑、橙）に
ついてはご注文に応じ製作いたします。
|
 |
■試験特性表
| 項目 |
性能値 |
参考 |
| UL規格 |
CSA規格 |
| 抗張力(MPa) |
17以上 |
10.4以上 |
10.4以上 |
| 伸び(%) |
250以上 |
100以上 |
100以上 |
| 耐電圧 |
10,000V 1分以上 |
2,500V 1分以上 |
2,500V 1分以上 |
| 加熱老化後 |
136℃ 7日間 |
121℃ 21日間 |
| 抗張力残率(%) |
100%以上 |
残率 70%以上 |
残率 75%以上 |
| 伸び残率(%) |
80%以上 |
残率 70%以上 |
伸び100%以上 |
| 耐電圧 |
10,000V 1分以上 |
2,500V 1分以上 |
- |
| 破壊電圧 |
90%以上 |
残率 50%以上 |
残率 50%以上 |
| 銅安定性 |
伸び残率75%以上 |
伸び残率70%以上 |
伸び100%以上 |
| 柔軟性 |
異常なし |
クラック 永久変形なし |
- |
|
| 体積抵抗率 |
1012Ω-cm以上 |
1010Ω-cm以上 |
- |
| 難燃性 |
VW-1 |
VW-1 |
OFT |
| 低温曲げ |
-30℃ 一時間異常なし |
クラックなし(-10℃ 1時間) |
クラックなし(-30℃ 1時間) |
| 収縮率(%) |
3.5以下(100℃ 2時間) |
±5以内(100℃ 2時間） |
±10以内(130℃ 2時間) |
|
■試験特性表
| 項目 |
UL224 |
CSA C22.2 |
電気用品取締法 |
| 透明 |
透明以外 |
| 認定番号 |
E56036 |
LR33763 |
使用温度の上限値登録 |
| 011CA0295 |
011CA0294 |
| 定格温度 |
105℃ |
105℃ |
105℃(上限値） |
110℃(上限値） |
| 定格電圧 |
300V(AH-3) |
300V(AH-3) |
- |
- |
| 600V(AH-6) |
600V(AH-6) |
| 難燃規格 |
VW-1 |
OFT |
-F- |
|
| サイズ |
内径(mm） |
内径許容差(mm) |
標準肉厚(mm) |
定尺 |
| AH-6(600V) |
型式 |
AH-3(300V) |
型式 |
(m) |
| AWG24 |
0.55 |
±0.10 |
0.60 |
IWU-24-6 |
0.4 |
IWU-24-3 |
300 |
| AWG22 |
0.65 |
±0.10 |
0.60 |
IWU-22-6 |
0.4 |
IWU-22-3 |
300 |
| AWG20 |
0.85 |
±0.10 |
0.60 |
IWU-20-6 |
0.4 |
IWU-20-3 |
300 |
| AWG19 |
0.90 |
±0.10 |
0.60 |
IWU-19-6 |
0.4 |
IWU-19-3 |
300 |
| AWG18 |
1.00 |
±0.10 |
0.60 |
IWU-18-6 |
0.4 |
IWU-18-3 |
300 |
| AWG17 |
1.20 |
±0.15 |
0.62 |
IWU-17-6 |
0.4 |
IWU-17-3 |
300 |
| AWG16 |
1.30 |
±0.15 |
0.62 |
IWU-16-6 |
0.4 |
IWU-16-3 |
300 |
| AWG15 |
1.50 |
±0.15 |
0.62 |
IWU-15-6 |
0.4 |
IWU-15-3 |
300 |
| AWG14 |
1.70 |
±0.15 |
0.62 |
IWU-14-6 |
0.4 |
IWU-14-3 |
300 |
| AWG13 |
1.90 |
±0.20 |
0.62 |
IWU-13-6 |
0.4 |
IWU-13-3 |
300 |
| AWG12 |
2.10 |
±0.20 |
0.62 |
IWU-12-6 |
0.4 |
IWU-12-3 |
300 |
| AWG11 |
2.40 |
±0.20 |
0.62 |
IWU-11-6 |
0.4 |
IWU-11-3 |
300 |
| AWG10 |
2.70 |
±0.20 |
0.62 |
IWU-10-6 |
0.4 |
IWU-10-3 |
300 |
| AWG9 |
3.00 |
±0.25 |
0.62 |
IWU-9-6 |
0.5 |
IWU-9-3 |
300 |
| AWG8 |
3.30 |
±0.25 |
0.62 |
IWU-8-6 |
0.5 |
IWU-8-3 |
300 |
| AWG7 |
3.70 |
±0.25 |
0.62 |
IWU-7-6 |
0.5 |
IWU-7-3 |
300 |
| AWG6 |
4.20 |
±0.30 |
0.62 |
IWU-6-6 |
0.5 |
IWU-6-3 |
300 |
| AWG5 |
4.70 |
±0.30 |
0.62 |
IWU-5-6 |
0.5 |
IWU-5-3 |
300 |
| AWG4 |
5.30 |
±0.30 |
0.62 |
IWU-4-6 |
0.5 |
IWU-4-3 |
300 |
| AWG3 |
5.90 |
±0.30 |
0.62 |
IWU-3-6 |
0.5 |
IWU-3-3 |
300 |
| AWG2 |
6.60 |
±0.35 |
0.62 |
IWU-2-6 |
0.5 |
IWU-2-3 |
200 |
| AWG1 |
7.40 |
±0.35 |
0.62 |
IWU-1-6 |
0.5 |
IWU-1-3 |
200 |
| AWG0 |
8.30 |
±0.35 |
0.62 |
IWU-0-6 |
0.5 |
IWU-0-3 |
200 |
| AWG 5/16" |
8.00 |
±0.35 |
0.62 |
IWU-5/16-6 |
- |
* |
200 |
| AWG 6/16" |
9.50 |
±0.35 |
0.62 |
IWU-6/16-6 |
- |
* |
200 |
| AWG7/16" |
11.10 |
±0.35 |
0.62 |
IWU-7/16-6 |
- |
* |
200 |
| AWG8/16" |
12.70 |
±0.35 |
0.62 |
IWU-8/16-6 |
- |
* |
200 |
| AWG9/16" |
14.30 |
±0.40 |
0.80 |
IWU-9/16-6 |
- |
* |
100 |
| AWG10/16" |
16.00 |
±0.40 |
0.80 |
IWU-10/16-6 |
- |
* |
100 |
| AWG12/16" |
19.00 |
±0.40 |
0.90 |
IWU-12/16-6 |
- |
* |
100 |
| AWG14/16" |
22.00 |
+0.7,-0.5 |
0.90 |
IWU-14/16-6 |
- |
* |
50 |
| AWG16/16" |
25.00 |
+0.7,-0.5 |
0.90 |
IWU-16/16-6 |
- |
* |
50 |
| AWG 1-1/16" |
27.00 |
+0.7,-0.5 |
1.00 |
IWU-1-1/16-6 |
- |
* |
50 |
| AWG 1-1/4" |
32.00 |
+1.0,-0.5 |
1.05 |
IWU-1-1/4-6 |
- |
* |
50 |
| AWG 1-1/2" |
38.00 |
+1.0,-0.5 |
1.20 |
IWU-1-1/2-6 |
- |
* |
50 |
| AWG 1-3/4" |
44.00 |
+1.5,-1.0 |
1.40 |
IWU-1-3/4-6 |
- |
* |
50 |
| AWG 16/8" |
50.00 |
+1.5,-1.0 |
1.50 |
IWU-16-8-6 |
- |
* |
50 |
|
|

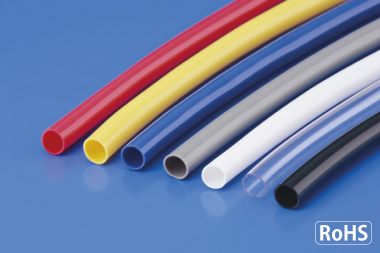

EXLON-PVC J チューブ
（カラー色8色有り） |
172 |
|
|
■特徴
●エクスロン-PVC Jチューブは、JIS C 2415(電気絶縁用押出チューブ）規格のEXPVC 1に相当する塩化ビニール非熱収縮チューブです。
●電気絶縁、難燃性、柔軟性等、諸特性のバランスが取れた汎用的な電気絶縁用ビニールチューブです。
推奨使用温度範囲：-20℃〜60℃
■用途
1)電子機器、電気用品、計測器、通信機器及び装置関係の電気絶縁用として。
2)電線や装置類の機械的保護用または識別用として。
※定尺販売のみ承ります。
※チューブ色は透明・黒を標準色とし、
他の色（赤、青、黄、灰、茶、白、緑、橙）に
ついてはご注文に応じ製作いたします。
|
 |
|
| チューブ特性表 |
| 項目 |
単位 |
規格値 |
実力値 |
試験条件 |
| 引張試験 |
引張強さ |
MPa |
10.4以上 |
15.0以上 |
JISC2133 |
| 伸び |
% |
100以上 |
200以上 |
| 耐電圧 |
- |
非破壊 |
非破壊 |
2,500V x 1分間 |
| 低温曲げ |
% |
クラックなし |
クラックなし |
-10℃x1時間 |
| 長さ変化率 |
% |
108以上 |
1010以上 |
JIS C 2133 |
|
| ○寸法規格表 |
| 型式 |
内径(mm) |
肉厚(mm) |
許容差 内径(mm) |
許容差肉厚(mm) |
定尺(m) |
| IWJ-0.5 |
0.50 |
0.35 |
±0.1 |
±0.08 |
500 |
| IWJ-0.8 |
0.80 |
0.35 |
±0.1 |
±0.08 |
500 |
| IWJ-1 |
1.00 |
0.40 |
±0.1 |
±0.08 |
500 |
| IWJ-1.2 |
1.20 |
0.40 |
±0.1 |
±0.08 |
500 |
| IWJ-1.5 |
1.50 |
0.40 |
±0.1 |
±0.08 |
500 |
| IWJ-2 |
2.00 |
0.40 |
±0.2 |
±0.08 |
500 |
| IWJ-2.5 |
2.50 |
0.40 |
±0.2 |
±0.08 |
400 |
| IWJ-3 |
3.00 |
0.50 |
±0.2 |
+0.1 -0.08 |
400 |
| IWJ-3.5 |
3.50 |
0.50 |
±0.2 |
+0.1 -0.08 |
400 |
| IWJ-4 |
4.00 |
0.50 |
+0.3 -0.2 |
+0.1 -0.08 |
400 |
| IWJ-4.5 |
4.50 |
0.50 |
+0.3 -0.2 |
+0.1 -0.08 |
400 |
| IWJ-5 |
5.00 |
0.50 |
+0.3 -0.2 |
+0.1 -0.08 |
400 |
| IWJ-5.5 |
5.50 |
0.50 |
+0.3 -0.2 |
+0.1 -0.08 |
400 |
| IWJ-6 |
6.00 |
0.50 |
+0.4 -0.2 |
+0.1 -0.08 |
400 |
| IWJ-7 |
7.00 |
0.50 |
+0.4 -0.2 |
+0.1 -0.08 |
300 |
| IWJ-8 |
8.00 |
0.50 |
+0.4 -0.2 |
+0.1 -0.08 |
300 |
| IWJ-9 |
9.00 |
0.50 |
+0.4 -0.2 |
+0.1 -0.08 |
300 |
| IWJ-10 |
10.00 |
0.50 |
+0.4 -0.2 |
+0.1 -0.08 |
250 |
| IWJ-11 |
11.00 |
0.50 |
+0.5 -0.3 |
+0.1 -0.08 |
200 |
| IWJ-12 |
12.00 |
0.50 |
+0.5 -0.3 |
+0.1 -0.08 |
200 |
| IWJ-13 |
13.00 |
0.50 |
+0.5 -0.3 |
+0.1 -0.08 |
200 |
| IWJ-14 |
14.00 |
0.50 |
+0.5 -0.3 |
+0.1 -0.08 |
200 |
| IWJ-15 |
15.00 |
0.50 |
+0.5 -0.3 |
+0.1 -0.08 |
200 |
| IWJ-16 |
16.00 |
0.60 |
+1.0 -0.8 |
±0.1 |
100 |
| IWJ-18 |
18.00 |
0.60 |
+1.0 -0.8 |
±0.1 |
100 |
| IWJ-20 |
20.00 |
0.80 |
+1.0 -0.8 |
±0.1 |
50 |
| IWJ-22 |
22.00 |
0.80 |
±1.5 |
±0.1 |
50 |
| IWJ-25 |
25.00 |
0.80 |
±1.5 |
±0.1 |
50 |
| IWJ-30 |
30.00 |
1.00 |
±1.5 |
±0.1 |
50 |
| IWJ-35 |
35.00 |
1.00 |
±1.5 |
±0.1 |
50 |
| IWJ-40 |
40.00 |
1.00 |
±1.5 |
±0.1 |
50 |
| IWJ-45 |
45.00 |
1.00 |
±1.5 |
±0.1 |
50 |
| IWJ-50 |
50.00 |
1.00 |
±1.5 |
±0.1 |
50 |
| 定尺販売のみ |
|
