蛍光灯　飛散防止システム　BANGUARD バンガード
蛍光灯保護　飛散防止　UVカット　防虫効果
予め、飛散防止加工された製品はこちら
蛍光灯にとりつける無色透明のチューブで、既存の蛍光灯を強力な飛散防止タイプに変換します。
紫外線をカットし走光性を持つ虫の飛来を大幅に削減します。
蛍光灯付近の商品等の変褪色劣化防止効果があります。
● 走光性を持った昆虫の蛍光灯への飛来を削減。
● 万一の事故、災害時のガラス飛散防止。
● 繰り返し使用可能で約１０年間耐用
● 陳列商品の変褪色、劣化の防止。
● 目や皮膚にやさしい照明。
● ※HACCP.AJVC認定商品
● 特許取得商品
● UVカット
● より一層の防虫効果や特殊環境での使用には「バンガード・オレンジ」をお勧めします。
※Hazard Analysisand Critical Control Point

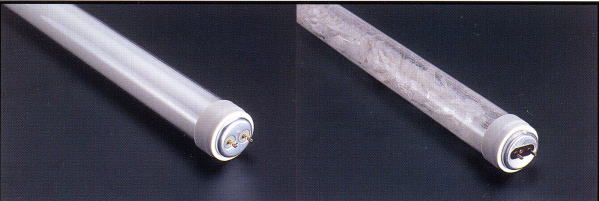

バンガード未装着蛍光管 バンガード装着蛍光管
バンガード未装着蛍光管 バンガード装着蛍光管
バンガードの利用方法と特徴のご案内
飛散防止 使い方・セット方法 UVカット HACPPとは？ 防虫効果
製品仕様 製品構成 主用途 関連商品 使用上の注意
飛散防止
● 透 明度が高く強靱なポリカーボネート製です。両端をシリコンキャップで固定することにより衝撃に強く、万一落下しても破片が飛び散らないことから、照明器具 のHACCP対策としてご利用いただいております。写真でお分かりのようにバンガードは他社品と違い、口金を強力に固定している為、ガラス片が飛散しませ ん。

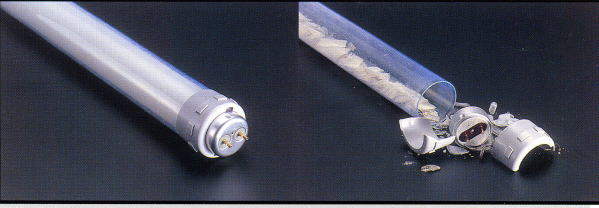

1.バンガード装着時の破損状態

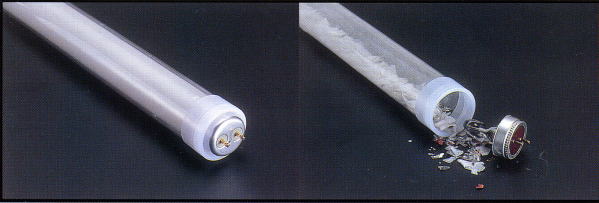

2.A社製品
3.B社製品
※地上高4mから、コンクリート床面への落下状態です。
使い方・セットの方法
現在お使いの蛍光管をバンガードに通します。
両端にシリコンキャップを固定するだけで、誰でも簡単に取り付ける事ができます。蛍光管の寿命がきても簡単に取り替えられ、繰り返し約10年使用可能です。
使い方写真1 使い方写真2
UVカット
● 陳列商品の変色・褪色・劣化等の防止。
● 目や皮膚に優しい照明。
● 左下の写真は、紫外線を照射すると発光するフィルムを使った実験です。バンガードは400nm以下の波長の紫外線を約99％カットしているため、チューブの部分は、まったく発光していません。ブラックライト（紫外線発光灯）で他社製品との違いがはっきりとわかります。
● 右下の写真はバンガードを使用しブラックライトを照射して変褪色劣化促進試験を行った結果です。
UVカット写真1 UVカット写真2
A.清酒　B.ビール　C.ビタミン飲料　D.お茶
（★印がバンガード装着試験管です）。
HACCPとは
HACCP（Hazard Analysisand Critical Control Point） は危害分析重要管理点と訳されます。食品の流通が地球規模になってきた現在では衛生管理手法も国際的に通用するものが必要となり、その救世主として脚光を 浴びたのが米国で開発された衛生管理手法「HACCP」システムです。バンガードは蛍光灯飛散防止チューブとして唯一、HACCP.AJVCの認定商品で す。
HACCP写真1 HACCP写真2
大規模企業の食堂
酒造会社倉庫
防虫効果
●昆虫が強く感応する約400nm以下の紫外線をカット。飛翔昆虫が紫外線に感応し引き寄せられる習性を走行性と呼び、走行性を持った昆虫は全昆虫の約80％と言われています。バンガードは防虫にも最適です。
防虫効果グラフ 　
○防虫性能比較テスト結果
蛍光管及び蛍光管+
UVチューブ		 虫除率
(％)
1.黄色カラード蛍光灯 80.7
2.低誘虫性蛍光灯 58.7
3.N社製チューブ 58.9
4.F社製チューブ 58.4
5.弊社バンガード 64.0
仕様　バンガード
商品コード ■-
直管形蛍光ランプ規格
バンガード適応サイズ
内径(φ)×外形(φ)×長さ(mm)
名称
ガラス直径
(φ)[A]
長さ
(mm)
[B]
口金
(mm)
[C]/[D]
360-018-01 10W 25.5 330 24/11 27×28×310 10W
360-018-02 20W 28 580 26/11 30×31×558 20Wスリム
360-018-03 20W 32.5 580 30/11 34×35×558

20Wレギュラー
360-018-04 32W 25.5 1,198 26/11 27×28×1,172 32WHf
360-018-05 40W 28 1,198 26/11 30×31×1,172
 40Wスリム
360-018-06 40W 32.5 1,198 30/11 34×35×1,172
 40Wレギュラー
360-018-07 110W 38 2,365 35/12 42×43×2,344
 110W
仕様　バンガード　ピコ
ピコはバンガードのショーケース用スリムタイプです。
商品コード
直管形蛍光ランプ規格
バンガードピコ
適応サイズ
内径(φ)×外形(φ)×長さ(mm)
ガラス直径
(φ)[A]
長さ
(mm)[B]
口金
(mm)[C]/[D]
360-019-01 20 303 19/12 22×23×283
360-019-02 20 455 19/12 22×23×435
360-019-03 20 565 19/12 22×23×545
360-019-04 20 606 19/12 22×23×586
360-019-05 20 692 19/12 22×23×672
360-019-06 20 743 19/12 22×23×723
360-019-07 20 757 19/12 22×23×737
360-019-08 20 844 19/12 22×23×824
360-019-09 20 910 19/12 22×23×890
360-019-10 20 999 19/12 22×23×979
360-019-11 20 1,060 19/12 22×23×1,040
360-019-12 20 1,149 19/12 22×23×1,129
360-019-13 20 1,212 19/12 22×23×1,192
360-019-14 20 1,302 19/12 22×23×1,282
360-019-15 20 1,365 19/12 22×23×1,345
360-019-16 20 1,454 19/12 22×23×1,434
360-019-17 20 1,515 19/12 22×23×1,495
360-019-18 20 1,556 19/12 22×23×1,536
360-019-19 20 1,667 19/12 22×23×1,647
360-019-20 20 1,759 19/12 22×23×1,739
360-019-21 20 1,818 19/12 22×23×1,798
360-019-22 20 2,368 19/12 22×23×2,348
※バンガードピコシリーズはFLR/FSL形式の蛍光管にどちらにも対応できます。
↑UP
蛍光ランプ図
発送ロット： 1ケース以上で発送の場合は運賃発送元負担。ただし、発送ロット以下（1～49本）の場合は別途運賃を申し受けます。
納期： ご注文より1週間～10日間程度(都度ご確認願います。）
特注品： 上記、規格サイズ以外につきましては別途ご相談下さい。
↑UP
製品構成
チューブ PC樹脂製（ポリカーボネート樹脂）で、厚さ0.5mm、透明度が高く、光学特性に優れ耐衝撃・耐熱性にも強い樹脂です。
（耐熱温度は130～140℃）

 製品構成写真1
キャップ 硬度30～40°シリコンゴム製です。
耐熱耐寒性に優れ、広い温度範囲でも圧縮復元性を有し電気的特性も高いゴムです。
（耐熱温度は280℃）
↑UP
主な用途
○ 食品業界におけるHACCP対策
○ 酒販店での日本酒、ワインの蛍光灯紫外線による変質劣化防止
○ 食品販売店での蛍光灯紫外線による商品の変褪色劣化防止
○ 電車車輌内蛍光灯飛散防止及び駅舎の防虫対策
○ 幼稚園、学校の教室内の蛍光灯飛散防止
○ ショーウインド等の蛍光灯の着色・装飾（マーキングフィルムとの併用）など
○ 自動販売機やコンビニエンスストアなどの防虫対策
↑UP
関連商品
○ SCー76（透明飛散防止フィルム）を窓ガラスにお貼り頂くとさらに効果的です。透明度の高いフィルムで光を遮蔽しないため、商品や店内のイメージを損ないません。バンガード同様400nm以下の紫外線を99％遮断します。（詳しくはお問い合わせ下さい）
↑UP

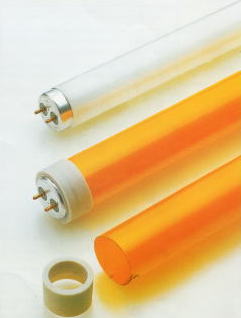

●より一層の防虫効果や特殊環境での使用には「バンガード・オレンジ」をお勧めします。
※蛍光灯飛散防止機能（PATENT)
※500nm以下の光を遮断
※耐用年数約10年
※強力な防虫効果
■特徴
●BG-Yは屋内使用で約10年の耐久性があります。蛍光ランプの交換のみで繰り返し使え、イエローランプに比べ断然経済的です。
●500nm以下の波長に感度を有する感光材料を扱う場所、印刷工場、クリーンルーム、半導体、IC工場などのセーフティーライトとしてご使用になれます。
●防虫効果が更にアップし、飛翔昆虫でお困りの搬入出入り口などの防虫対策に効果的です。
●衝撃や落下により蛍光ランプが破損しても、ガラス片の飛散を強力に防止します。
仕様　バンガード　オレンジ
商品コード - 直管形蛍光ランプ規格 バンガード適応サイズ
　内径（φ）ｘ外径（φ）ｘ長さ（㎜）
ガラス直径φ(A) 長さ㎜(B) 口金㎜(C)/(D)
360-018-08 10Ｗ 25.5 330 24/11 27ｘ28ｘ310
360-018-12 15W 25.5 436 24/11 27x28x416
360-018-13 16W 25.5 588 24/11 27x28x568
360-018-14 20W 28  580 26/11  30x31x558
360-018-09 20Ｗ 32.5 580 30/11 34ｘ35ｘ558
360-018-15 30W  32.5 630 30/11 34x35x610
360-018-10 32Ｗ 25.5 1198 24/11 27ｘ28ｘ1172
360-018-16  32W 32.5 830 30/11 34x35x810
360-018-17  35W 25.5  1000  26/11 27x28x980
360-018-18  40W  28  1198  26/11  30x31x1172
360-018-11 40Ｗ 32.5 1198 30/11 34ｘ35ｘ1172
360-018-19  86W  25.5 2367 26/11  27x28x2347
360-018-20  110W  38 2365 35/12  42x43x2344
使用上のご注意
○ 蛍光管が熱している時に作業すると、火傷の原因となりますので蛍光管が冷めてから作業して下さい。
○ 蛍光管の取り付け、取り外しや器具清掃の時は必ず電源を切って下さい。感電の原因となります。
○ キャップ装着時、蛍光管に圧力が掛かりすぎないようお取り扱いにはご注意下さい。蛍光管に圧力が掛かり過ぎると口金部分が変形したり、蛍光管が破損する危険性が有ります。
○ シンナー等溶剤での清掃はお避け下さい。変色変形の原因になります。
○ 異常発光している蛍光灯は速やかに新しい蛍光灯とお取り替え下さい。バンガードが変形する恐れがあります。
○ お子様の手の届かないところでご使用、保管して下さい。
。
