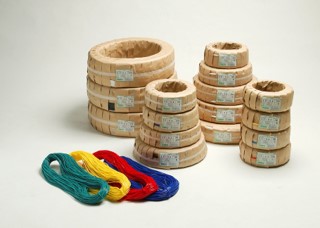

YKチューブ（絶縁ビニールチューブ/カラー）
315
■特長

・ YKビニールチューブは重金属系の鉛、およびその化合物を一切含まず、鉛含有率0%の絶縁ビニールチューブです。
・ RoHS2対応品。
・ 豊富なサイズφ1〜φ50や厚肉品をラインナップしており、カラー品も充実。サイズにより最大11色をラインナップしています。（透明・白・黒・灰・黄・赤・緑・青・茶・空・橙）
・ 推奨使用温度範囲：-20℃〜60℃


 ■試験値とデータ

YKチューブ　試験値
試験項目 透明 白、黒、他色 JIS規格C2133
長さの変化率
120±1℃×1時間		 -7.7% -4.7% -10%以上
低温曲げ
-10±2℃		 異常なし 異常なし 表面にクラックを
生じないこと
引張強さ
伸び		 20.7MPa
320%		 21.5MPa
320%		 10.4MPa以上
100%以上
絶縁破壊電圧 平均値
17,000V		 平均値
17,000V		 常態
2,500V
耐電圧 短絡せず 短絡せず 2,500Vに
1分間耐えること
体積抵抗率 中央値
3.6×1012Ω		 中央値
4.6×1013Ω		 108Ω以上
加熱変形 22.7% 24.6% 50%以下
数値は代表値であり、保証値ではありません。
YKチューブ製品の各種データをPDFファイルにてご案内しております。
YKチューブ透明
試験成績書		  YKチューブ透明色以外
試験成績書		 YKチューブ
ROHS2非含有証明書		 YKチューブ
製品安全データシート

 ■サイズ表
     （豊富な在庫を取り揃え、ご注文をお待ちしております。
     また表に記載の無いサイズや色彩についてもお問い合わせ下さい。）
 ※下記をクリック頂くとそれぞれの種類のサイズ表詳細がご覧頂けます。

内径：1mm〜5.5mm
（標準肉厚タイプ）		 内径：6.0mm〜50mm
（標準肉厚タイプ）		 内径：3.0mm〜9.5mm
（肉厚タイプ：0.5mm）		 内径：4.0mm〜10mm
（肉厚タイプ：1.0mm）
 ■その他取り扱い製品リスト

YKエコチューブYK-E2 YK耐熱性チューブ YK耐寒性チューブ YK結束用ムクヒモ
非移行性チューブ YK耐油性チューブ YK難燃性チューブ


 内径：1mm〜5.5mm（標準肉厚タイプ）
 ■お問い合わせ方法

・型式、色、数量のご指示をお願いします。
例：YK-1.0×0.3、透明色　200ｍご希望の場合
YK-1.0×0.3　透明　200ｍ



○常時在庫品　　●エアー入り（無印は受注生産品）
●内径：1mm〜5.5mm（標準肉厚タイプ）
型式 内径
(mm)		 肉厚
(mm)		 1巻の巻数
（m）		 透明 白 黒 灰 黄 赤 緑 青 茶 空 橙
YK-1.0×0.3 1 0.3 200 ○ ○ ○ ○ ○ ○ ○
YK-1.5×0.3 1.5 0.3 100 ○ ○ ○ ○ ○ ○ ○
YK-2.0×0.3 2 0.3 100 ○ ○ ○ ○ ○ ○ ○
YK-2.0×0.4 2 0.4 200 ○ ○
YK-2.5×0.3 2.5 0.3 100 ○ ○ ○ ○ ○ ○ ○ 　
YK-2.5×0.4 2.5 0.4 100 ○
YK-2.8×0.4 2.8 0.4 100 ○
YK-3.0×0.4 3 0.4 100 ○ ○ ○ ○ ○ ○ ○ ○ ○
200 ○
YK-3.2×0.4 3.2 0.4 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
200 ○
YK-3.3×0.4 3.3 0.4 100 ○ ○ ○
200 ○
YK-3.4×0.4 3.4 0.4 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
200 ○
YK-3.5×0.4 3.5 0.4 100 ○ ○ ○ ○ ○ ○ ○ ○
200 ○
YK-3.6×0.4 3.6 0.4 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
200 ○ 　
YK-3.7×0.4 3.7 0.4 100 ○
YK-3.8×0.4 3.8 0.4 100 ○ ○ ○ ○ ○ ○ ○
200 ○
YK-4.0×0.4 4 0.4 100 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○
200 ○
YK-4.2×0.4 4.2 0.4 100 ○ ○ ○ ○ ○ ○ ○
200 ○
YK-4.5×0.4 4.5 0.4 100 ○ ○ ○ ○ ○ ○ ○
YK-4.8×0.4 4.8 0.4 100 ○
YK-5.0×0.4 5 0.4 100 ● ● ● ● ● ● ● ● ●
YK-5.1×0.4 5.1 0.4 100 ●
YK-5.2×0.4 5.2 0.4 100 ● ● ● ● ●
YK-5.5×0.4 5.5 0.4 100 ● ● ● ● ● ● ●
※在庫ラインナップや仕様は変更になる可能性がありますので都度お問い合わせ下さい。

内径：6.0mm〜50mm(標準肉厚タイプ）
■お問い合わせ方法

・型式、色、数量のご指示をお願いします。
例：YK-6.0×0.4、透明色　100ｍご希望の場合
YK-6.0×0.4　透明　100ｍ



○常時在庫品　　●エアー入り（無印は受注生産品）
●内径：6.0mm〜50mm（標準肉厚タイプ）
型式 内径
(mm)		 肉厚
(mm)		 1巻の巻数
（m）		 透明 白 黒 灰 黄 赤 緑 青 茶
YK-6.0×0.4 6 0.4 100 ● ● ● ● ● ● ● ● ●
YK-6.2×0.4 6.2 0.4 100 ●
YK-6.5×0.4 6.5 0.4 100 ●
YK-7.0×0.4 7 0.4 100 ● ● ● ● ● ● ● ●
200 ●
YK-7.5×0.4 7.5 0.4 100 ●
YK-8.0×0.4 8 0.4 100 ● ● ● ● ● ● ● ●
200 ●
YK-8.5×0.4 8.5 0.4 100 ●
YK-9.0×0.4 9 0.4 100 ● ● ● ● ● ● ● ●
YK-9.5×0.4 9.5 0.4 100 ●
YK-10×0.5 10 0.5 100 ● ● ● ● ● ● ● ●
200 ●
YK-11×0.5 11 0.5 100 ● ● ●
YK-12×0.5 12 0.5 100 ● ● ● ●
YK-13×0.5 13 0.5 100 ● ● ● ●
YK-14×0.5 14 0.5 100 ● ● ● ●
YK-15×0.5 15 0.5 100 ● ● ● ●
YK-16×0.5 16 0.5 100 ● ● ● ●
YK-17×0.5 17 0.5 100 ●
YK-18×0.5 18 0.5 100 ● ● ●
YK-19×0.5 19 0.5 100 ●
YK-20×0.5 20 0.5 100 ● ● ● ●
YK-22×0.5 22 0.5 100 ○ ○ ●
YK-25×0.5 25 0.5 100 ○ ○ ○
YK-30×0.5 30 0.5 100 ○ ○ ○
YK-35×0.6 35 0.6 100 ○ ○
YK-40×1 40 1 50 ○ ○
YK-50×1 50 1 50 ○ ○
※在庫ラインナップや仕様は変更になる可能性がありますので都度お問い合わせ下さい。


内径：3.0mm〜9.5mm(肉厚タイプ/0.5mm）
■お問い合わせ方法

・型式、色、数量のご指示をお願いします。
例：YK-3.0×0.5、透明色　100ｍご希望の場合
YK-3.0×0.5　透明　100ｍ


○常時在庫品　　●エアー入り（無印は受注生産品）
●内径：3.0mm〜9.5mm（厚肉タイプ/0.5mm）
型式 内径
(mm)		 肉厚
(mm)		 1巻の巻数
（m）		 透明 白 黒 灰 黄 赤 緑 青 茶
YK-3.0×0.5 3.0 0.5 100 ○ ○
200 ○
YK-3.2×0.5 3.2 0.5 100 ○
YK-3.4×0.5 3.4 0.5 100 ○
YK-3.5×0.5 3.5 0.5 100 ○
YK-3.6×0.5 3.6 0.5 100 ○
YK-3.8×0.5 3.8 0.5 100 ○
YK-4.0×0.5 4.0 0.5 100 ○ ○ ○
200 ○
YK-4.2×0.5 4.2 0.5 100 ○
YK-4.5×0.5 4.5 0.5 100 ○
200 ○
YK-5.0×0.5 5.0 0.5 100 ● ●
200 ● ● ● ● ● ●
YK-5.1×0.5 5.1 0.5 100 ●
YK-5.2×0.5 5.2 0.5 100 ●
YK-5.5×0.5 5.5 0.5 100 ●
YK-6.0×0.5 6.0 0.5 100 ● ● ●
200 ● ● ●
YK-6.2×0.5 6.2 0.5 100 ●
YK-6.5×0.5 6.5 0.5 100 ●
200 ●
YK-7.0×0.5 7.0 0.5 100 ● ● ●
200 ● ●
YK-7.5×0.5 7.5 0.5 100 ●
YK-8.0×0.5 8.0 0.5 100 ● ● ●
200 ●
YK-9.0×0.5 9.0 0.5 100 ● ●
200 ●
YK-9.5×0.5 9.5 0.5 100 ●
※在庫ラインナップや仕様は変更になる可能性がありますので都度お問い合わせ下さい。


内径：4.0mm〜10mm(肉厚タイプ/1.0mm）
■お問い合わせ方法

・型式、色、数量のご指示をお願いします。
例：YK-4×1、透明色　100ｍご希望の場合
YK-4×1　透明　100ｍ

○常時在庫品　　●エアー入り（無印は受注生産品）
●内径：4.0mm〜10mm（厚肉タイプ：1.0mm）
型式 内径
（mm)		 肉厚
（mm）		 1巻の巻数
（m）
 透明 白 黒 灰
YK-4×1 4.0 1.0 100 ○ ○
YK-5×1 5.0 1.0 100 ○ ○ ○
YK-6×1 6.0 1.0 100 ○ ○ ○
YK-7×1 7.0 1.0 100 ○ ○ ○
YK-8×1 8.0 1.0 100 ○ ○ ○
YK-9×1 9.0 1.0 100 ○ ○
YK-10×1 10 1.0 100 ○ ○ ○
※在庫ラインナップや仕様は変更になる可能性がありますので都度お問い合わせ下さい。
