RQJNコネクター ファナックαiシリーズ(JN1)専用コネクター 001
■特長
防水・防塵構造に加え、耐衝撃性・耐油性にも優れた性能を有し、フレックスとの脱着もワンタッチの為、作業性が格段に向上し作業場所も選びません
自己消化性を持ち、燃焼時にもハロゲン化合汚物を発生せず、低煙・低毒で環境のも配慮した安心設計です。(ハロゲンフリー)

■構造
φ5.7〜φ8.0までのケーブルを確実にクランプでき、2重の回り止機構付JAE叶サJN1(ストレート・アングル)との嵌合時にIP67の防水・防塵構造

■材質
PA66
■使用温度
-30℃〜+100℃
■色
ブラック

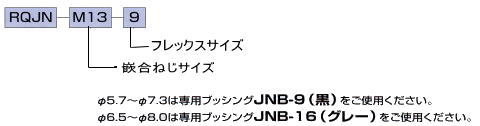

■呼称例
■MAS規格推奨可動部用フレックス収容電線断面積比
RQJN-M13-9はφ6.3以下のケーブルを使用した場合、RQJN-M13-16はφ8.0以下のケーブルを使用した場合全てで収容電線断面積比40%以下をクリアします。
■RQJNコネクター寸法表
呼称サイズ フレックス A B C D E F G H
最小
内径
最大
外径
本体最大内径 全長 ねじの
内径
ねじの
外径
RF mm mm mm mm mm mm
RQJNーM13-9 RF-9 8.4 20 15.8 37.2 12.2 17 22 12.2
RQJN-M13-16 RF-16 8.4 30 24.0 43.7 12.2 17 29 12.2
ケーブルコネクタ付きストレートコネクタ
型式 ネジ(DINPGネジ) 最大外径 φBmm 全長Dmm 六角対辺 ケーブル外径  mm フレキ
RQGZーP7 PG7 17.0 51.0 16.0 3〜6.5 RF-7
RQGZ-P9 PG9 20.0 53.0 18.0 4〜8 RF-9
RQGZ-P11 PG11 23.0 59.0 21.0 5〜10 RF-11
RQGZ-P16 PG16 29.5 72.0 27.0 10〜14 RF-16
RQGZ-P21 PG21 37.0 82.0 34.0 13〜18 RF-21
RQGZ-P29 PG29 44.0 85.0 40.0 18〜25 RF-29
RQGZ-P36 PG36 52.0 111.0 49.0 22〜32 RF-36
RQGZ-P48 PG48 64.0 112.0 60.0 34〜44 RF-48
内部にシールゴムがあり、キャプタイヤケーブルの端末をシールできます。
※プラスチックロックナット付き

RQSN(ストレートNコネクター) 001
呼称サイズ フレックスRF CTGねじ 最小内径 最大外径 ねじの長さ 全長 ねじの外径
φAmm φBmm Cmm Dmm φGmm
RQSN-PF10-7 RF-7 G-16 9.8 25 14 32.0 20.9
RQSN-PF10-9 RF-9 G-16 9.8 25 14 32.0 20.9
RQSN-PF12 RF-11 G-16 12.3 28 14 33.0 20.9
RQSN-PF16 RF-16 G-16 15.6 32 14 35.0 20.9
RQSN-PF22 RF-21 G-22 20.6 38 14 38.5 26.4
RQSN-PF28 RF-29 G-28 26.3 48 16 41.5 33.2
RQSN-PF36 RF-36 G-36 34.0 59 18 48.0 41.9
RQSN-PF42 RF-36 G-42 39.2 65 18 50.5 47.8
RQSN-PF54 RF-48 G-54 50.0 78 21 57.0 59.6
RQAN(アングルNコネクター)
呼称サイズ フレックスRF CTGねじ 最小内径 最大外径 ねじの長さ 全長 フランジ径 ねじ外径
φAmm φBmm Cmm Dmm φEmm φGmm
RQANーPF10-7 RF-7 G-16 9.8 25 13 40.5 26 20.9
RQANーPF10-9 RF-9 G-16 9.8 25 13 40.5 26 20.9
RQANーPF12 RF-11 G-16 12.3 28 14 46.0 26 20.9
RQANーPF16 RF-16 G-16 15.6 32 14 50.5 26 20.9
RQANーPF22 RF-21 G-22 20.6 38 14 58.5 31 26.4
RQANーPF28 RF-29 G-28 26.3 48 16 70.5 39 33.2
RQANーPF36 RF-36 G-36 34.0 59 18 80.0 53 41.9
RQANーPF42 RF-36 G-42 39.2 65 18 87.0 60 47.8
RQANーPF54 RF-48 G-54 50.0 78 21 103.0 74 59.6
RQHAN(ハーフアングルNコネクター)
呼称サイズ フレックスRF CTGねじ 最小内径 最大外径 ねじの長さ 全長 フランジ径 ねじ外径
φAmm φBmm Cmm Dmm φEmm φGmm
RQHAN-PF10-7 RF-7 G-16 9.8 25 13 40.5 26 20.9
RQHAN-PF10-9 RF-9 G-16 9.8 25 13 40.5 26 20.9
RQHAN-PF12 RF-11 G-16 12.3 28 14 46.0 26 20.9
RQHAN-PF16 RF-16 G-16 15.6 32 14 50.5 26 20.9
RQHAN-PF22 RF-21 G-22 20.6 38 14 58.5 31 26.4
RQHAN-PF28 RF-29 G-28 26.3 48 16 70.5 39 33.2

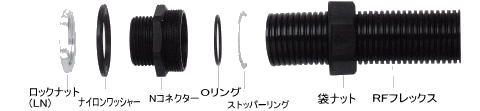

RQ-Nコネクターの構造
