サーモフィット熱収縮チューブ　DWP-125

●特長
●収縮比3:1、低粘度内層接着剤、高防水性を実現。
●収縮チューブ部分は難燃性
●高い収縮率(1/3)
●完全な防水機能
●強靱で柔軟

●基本特性
材質:二層構造放射線架橋ポリオレフィン
収縮温度:125ﾟC以上
収縮比:3:1
縦方向収縮率:+0～-10%(最大)
連続使用温度:-40～110ﾟC

●規格
●UL224 600V/125ﾟC
●Raychem DWP-125 SCD
●用途
●広い用途への防水
●機械的保護
●絶縁、補強
●定格
125ﾟC 600V
●標準色:黒

●温度と収縮の関係(参考)

●特性

項目	特性値
電気的特性	耐電圧	19.7KV/mm(Min)
電気的特性	体積固有抵抗	10¹⁴Ω-cm(Min)
物理的特性	引張り強度	85kg/cm²(Min)
	伸び	200%(Min)
	2%モジュラス	800kg/cm²(Max)
	低温特性(-30ﾟC、1hrs)	クラックなし
	熱老化性(158ﾟC、7daysに暴露後)	引張り強さ　元の70% 伸び　100%(Min) 耐電圧　19.7/kvmm(Min)
	熱衝撃(250ﾟC、4hrs)	クラックなし
化学的特性	難燃性	自己消火性
化学的特性	腐蝕性(158ﾟC,7days)	なし

●型式表記について

色(記号) 0･･･黒
荷姿(記号)　STK･･･1.2mカット品

●サイズ

DWP-125 (Raychem)

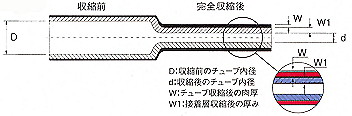

型式	呼称サイズ	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	完全収縮後肉厚		STKカット品　定尺(m)
型式	呼称サイズ	収縮前内径最小値(mm)D	完全収縮後内径最大値(mm)d	最小値(mm)W	接着層(mm)W1	STKカット品　定尺(m)
DWP-125-1/8-0-STK	1/8	3.2	1.0	0.75	0.25	1.2
DWP-125-3/16-0-STK	3/16	4.8	1.5	0.89	0.51
DWP-125-1/4-0-STK	1/4	6.4	2.0	0.89	0.56
DWP-125-3/8-0-STK	3/8	9.5	3.0	0.97	0.68
DWP-125-1/2-0-STK	1/2	12.7	4.0	1.02	0.76
DWP-125-3/4-0-STK	3/4	19.0	6.0	1.27	0.76
DWP-125-1-0-STK	1	25.4	8.0	1.74	0.76
DWP-125-1-1/2-0-STK	1-1/2	38.1	13.5	1.74	0.76
注)黒は標準品です。その他在庫サイズ等についてはお問い合わせ下さい。
