■ATUM (サーモフィット熱収縮チューブ)二層構造・防水型・薄肉厚・柔軟 276
特長
収縮比3:1、機械的保護、防水が可能
収縮比4:1、機械的保護、防水が可能
高い収縮率(1/3及び1/4)
完全な防水機能
強靱で柔軟

●基本特性
材質:二層構造放射線架橋ポリオレフィン
収縮温度:110゚C以上
収縮比:3:1、4:1
縦方向収縮率:-15%(最大)
連続使用温度:-55〜110゚C

規格
SAE-AMS-DTL-23053/4 Class3
Raychem RW-2063
用途
ハーネス分岐部の防水
各種電子部品の防水
ハーネスの絶縁、保護
定格
110゚C 600V
標準色:黒

●温度と収縮の関係(参考)
●特性
項目 特性値
電気的特性 耐電圧 12KV/mm(Min)
体積固有抵抗 1014Ω-cm(Min)
物理的特性 引張り強度 85kg/cm2(Min)
伸び 300%(Min)
2%モジュラス 800kg/cm2(Max)
比重 1.25(Max)
熱老化性(150゚C、168hrs) 滴下クラックなし
熱衝撃(225゚C、4hrs) 滴下/クラックなし
低温特性(-55゚C、1hrs) クラックなし
化学的特性 難燃性 自己消火性(外壁)
腐蝕性 なし
吸水性 0.5%以下
耐薬品性(23゚C、24hrs) JP-4(ジェット燃料)
Skydrol 500
潤滑油
ガソリン
引っ張り強さ 67kg/cm
2(Min)
伸び 300%(Min)
●型式表記について

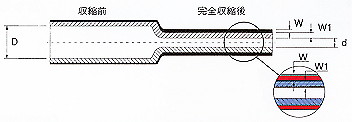

●サイズ
色(記号) 0・・・黒
荷姿(記号) STK・・・1.2mカット品
ATUM(収縮比3:1) (Raychem)
型式 呼称
サイズ
収縮前内径
最小値(mm)D
完全収縮後内径
最大値(mm)d
完全収縮後肉厚 STKカット品 定尺(m)
最小値(mm)W 接着層(mm)W1
ATUM-3/1-0-STK 3/1 3.0 1.0 0.50 0.50 1.2
ATUM-6/2-0-STK 6/2 6.0 2.0 0.50 0.50
ATUM-9/3-0-STK 9/3 9.0 3.0 0.80 0.60
ATUM-12/4-0-STK 12/4 12.0 4.0 1.03 0.75
ATUM-19/6-0-STK 19/6 19.0 6.0 1.45 0.80
ATUM-24/8-0-STK 24/8 24.0 8.0 1.54 1.00
ATUM-40/13-0-STK 40/13 40.0 13.0 1.54 1.00
注)黒は標準品です。その他在庫サイズ・色・荷姿(リール巻・カット品)等についてはお問い合わせ下さい。
ATUM(収縮比4:1) (Raychem)
型式 呼称
サイズ
収縮前内径
最小値(mm)D
完全収縮後内径
最大値(mm)d
完全収縮後肉厚 STKカット品 定尺(m)
最小値(mm)W 接着層(mm)W1
ATUM-4/1-0-STK 4/1 4.0 1.0 0.50 0.50 1.2
ATUM-8/2-0-STK 8/2 8.0 2.0 0.50 0.50
ATUM-12/3-0-STK 12/3 12.0 3.0 0.80 0.60
ATUM-16/4-0-STK 16/4 16.0 4.0 1.03 0.75
ATUM-24/6-0-STK 24/6 24.0 6.0 1.45 0.80
ATUM-32/8-0-STK 32/8 32.0 8.0 1.54 1.00
ATUM-52/13-0-STK 52/13 52.0 13.0 1.54 1.00
注)黒は標準品です。その他在庫サイズ・色・荷姿(リール巻・カット品)等についてはお問い合わせ下さい。
