ステンレス製プルボックス Type LJ/L2J/L3J 031
パッキン並びに蓋固定用ねじのピッチが変更されます。
詳しくはこちら(PDF)をご覧ください。
(2016/10/12)

●ステンレス（標準品はSUS304、特注でSUS316) 鋼板製のプルボックスです。
●防水構造によりカブセ防水型（標準品）、水切り防水形、平防水形の三種類です。
●ステンレス鋼板の厚さは、標準品は1.5mm、特注で2.0mm等です。
●造営材に取り付けるための足つきのものと、足無し（標準品）のものがあります。
●アース用端子の有る物と無い物（標準品）の二種類があります。アース端子は台形のもの（国土交通省仕様）とボルト形(M6)が有ります。
●寸法は下表の　横A　x　縦B x　深C　で50mm単位が標準です。特注の場合ご指定下さい。
●ステンレス鋼板の表面の仕上げは標準品は2Bで特注でミラー(BA)、ヘアライン（HL)も製作致します。
●「国土交通省仕様」のラベルが必要な場合は、ラベルをボックスに貼り付けます。国土交通省仕様は、台形アース端子を取り付けていることが条件です。「国土交通省仕様アース無し」のラベルは、アース端子無しで、そのほかの仕様はすべて国土交通省の仕様に準拠して製作していることがラベルの条件です。
●プルボックスの外観はきれいに仕上げております。

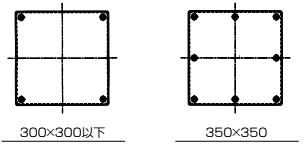

●フタを本体より取り外した時、フタの小ネジが落下しないような仕様にしております。
●防水性は標準品でIP65です
●プルボックスの特別仕様の納期は、納期区分にアース付きは＋１日、足つきは＋２日、穴加工は＋３日を目安としてください。
納期区分 品番記号
(Type)		 品番 寸法(横A x縦B x 深C) 重量(LJ)Kg/個
LJ L2J L3J
1 3 2 LJ
L2J
L3J		 10 05 100x100x50 0.6
1 10 07 100x100x75 0.7
2 10 10 100x100x100 0.8
1 15 10 150x150x100 1.5
2 15 15 150x150x150 1.8
20 10 200x200x100 2.1
20 15 200x200x150 2.6
20 20 200x200x200 3.1
25 10 250x250x100 3.0
25 15 250x250x150 3.6
25 20 250x250x200 4.1
25 25 250x250x250 4.7
30 10 300x300x100 4.0
30 15 300x300x150 4.6
30 20 300x300x200 5.3
30 25 300x300x250 6.0
30 30 300x300x300 6.8
35 10 350x350x100 4.8
35 15 350x350x150 5.6
35 20 350x350x200 6.4
35 25 350x350x250 7.2
35 30 350x350x300 8.0
35 35 350x350x350 8.8
40 10 400x400x100 6.0
40 15 400x400x150 7.0
40 20 400x400x200 7.9
40 25 400x400x250 8.7
40 30 400x400x300 9.8
40 35 400x400x350 10.5
40 40 400x400x400 11.5
3 5 3 45 10 450x450x110
45 15 450x450x150
45 20 450x450x200
45 25 450x450x250
45 30 450x450x300
納期区分 品番記号(Type) 品番 寸法(横A x縦B x 深C)
LJ L2J L3J
3 5 3 LJ
L2J
L3J		 45 35 450x450x350
45 40 450x450x400
45 45 450x450x450
50 10 500x500x100
50 15 500x500x150
50 20 500x500x200
50 25 500x500x250
50 30 500x500x300
50 35 500x500x350
50 40 500x500x400
50 45 500x500x450
50 50 500x500x500
60 20 600x600x200
60 30 600x600x300
60 40 600x600x400
60 50 600x600x500
60 60 600x600x600
5 7 5 70 30 700x700x300
70 40 700x700x400
70 50 700x700x500
70 60 700x700x600
80 40 800x800x400
80 50 800x800x500
80 60 800x800x600
80 70 800x800x700
90 50 900x900x500
90 60 900x900x600
90 70 900x900x700
90 80 900x900x800
100 50 1000x1000x500
100 60 1000x1000x600
100 70 1000x1000x700
100 80 1000x1000x800
100 90 1000x1000x900
100 100 1000x1000x1000

納期区分(目安としてください。）
１＝２から３営業日後出荷
２＝３から４営業日後出荷
３＝５から６営業日ご出荷
５＝７から８営業日ご出荷
７＝９から１０営業日ご出荷

※斜線の製品は、2018年12月1日をもちまして中止品となります。
（2018年11月26日）
品番の決め方

LJ C V Z E 20 15 BA KL
↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①
LJ ステンレス製カブセ防水形プルボックス
L2J ステンレス製水切り防水プルボックス
L3J ステンレス製平防水形プルボックス

②
なし ステンレスの鋼種がSUS304
C ステンレスの鋼種がSUS316

③
なし ステンレス鋼板の板厚1.5mm
T ステンレス鋼板の板厚1.2mm
V ステンレス鋼板の板厚2.0mm

④
なし 取り付け用足無し
Z 取り付け用足付き

⑤
なし アース端子なし
E 台形アース端子（M6）付き
2E ボトル形アース端子(M6）付き

⑥
20 横x縦　= 200mm x 200mm
20　10 横　x　縦＝200mm x 100mm

⑦
15 深さが150mm

⑧
なし ステンレス鋼板の表面仕上げ2B
BA ステンレス鋼板の表面仕上げ　ミラー
HL ステンレス鋼板の表面仕上げ　ヘアライン

⑨
なし ラベルなし
KL ｢国土交通省仕様」ラベル貼付
K2L ｢国土交通省仕様アース無し」ラベル貼付け

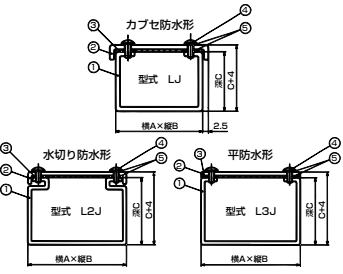

部品の名称と仕様

部番 名称 材料 板厚/寸法 表面仕上げ
標準 特注 標準 特注 標準 特注
① 本体 SUS304 SUS316 1.5mm 1.2/2.0mm 2B BA/HL
② フタ SUS304 SUS316 1.5mm 1.2/2.0mm 2B BA/HL
③ パッキン EPT 5mm - -
④ トラス小ネジ　＋ SUS304 M5 x 10 M5 x 10 BA
⑤ ワッシャ PA6 0.8mm - -
アース端子の形状

ラベルの表示内容
表示ラベルは銀色の地に黒色の文字で大きさは30x15mmです。
例
国土交通省仕様
㈱三桂製作所
国土交通省仕様
アース無し
㈱三桂製作所
穴加工

●プルボックスの穴等の加工も承ります。納期はお問合せ下さい。
アルミニューム板製プルボックス
●アルミニューム板製のプルボックスも製作いたします。

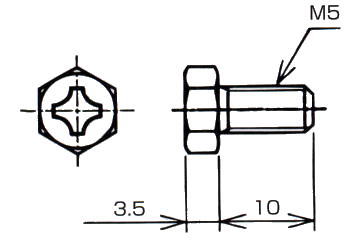

十字穴付き六角ボルト　M5x10
納期
区分		 名称 重量（ｇ/個） 最小入数(袋/個）
１ SLPA496 2.3 20

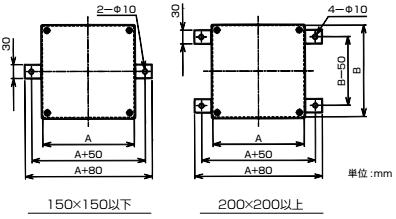

取り付け用足
●造営材に取り付け用の足の標準寸法は次のとおりです。
