FA(Factory Automatomation)CABLE 04

■クラモ高伸縮性スプリングケーブル CVF-U
■FAネットワークケーブル Device NetTM用、CC-LINK用一覧表
■KND-SBシリーズ Device NetTM 用ケーブル
■FANC-SBシリーズ CC-Link用ケーブル

■FANC-SB110SBHシリーズ CC-Link Ver.1.10対応
CC-Link Ver.1.10に対応したFAネットワークケーブルです。CC-Link Ver.1.10対応機器と組み合わせることにより、FANC-SBシリーズ(CC-Link Ver.1.00対応)に比べてより制約の少ないネットワーク構築を実現できます。標準タイプのFANC-110SBHはUL/c-UL AWM規格適合品です。
特長:
●二重シールド・10Mbps伝送に対応・RS-485対応
●用途に応じたバリエーション
FANC-110SBH 標準タイプ(耐油・耐熱(75℃)UL/c-UL AWM規格適合)
EM110SBH エコタイプ(耐熱ポリエチレンシース)
WR-FANC-110SBH 屋外・配管用(ポリエチレンシース)
LT-FANC-110SBH 耐寒タイプ
PW110SBH 電源線内蔵複合タイプ(耐油・耐熱(75℃))
※高温部での使用時には、伝送可能距離が短くなる場合があります。
※PW110SBHの電源線(0.75mm2)は、リモートI/O用のDC24V電源など、100V未満でご使用下さい。
■仕様

品名
FANC-110SBH EM110SBH WR-FANC-110SBH LT-FANC-110SBH PW110SBH
サイズ 20AWG x 3 20AWG x 3(通信用) 0.75mm2 x 2(電源用)
絶縁体材質 発泡ポリエチレン 発泡ポリエチレン 耐熱性ビニル
絶縁体の色 青・白・黄 青・白・黄 黒・白
外被の材質 耐油・耐熱性ビニル 耐熱性ポリエチレン ポリエチレン 耐寒性ビニル 耐油・耐熱性ビニル
外被の色 ブラウン ブラウン ブラウン
仕上外径 約7.6mm 約7.6mm 約8.1mm 約7.6mm 約12mm
導体抵抗(20℃) 34.5Ω/Km 34.5Ω/Km 25.1Ω/Km
特性インピーダンス
(5MHz)
110Ω 110Ω
減衰量(5MHz,20℃) 3.5dB/100m 3.5dB/100m
用途 固定部用 固定部用エコタイプ 屋外・配管用 低温固定部用 電源線内蔵複合タイプ
適合規格 UL AWM Style 2464
CAN/CSA-C22.2
No.210.2-M90(c-UL)
- - - -
■構造図
FANC-110SBH,EM110SBH,
WR-FANC-110SBH,LT-FANC-110SBH
電源内蔵複合タイプ PW110SBH

■FANC-SBシリーズ CC-Link Ver.1.00対応
CC-Link Ver.1.00に対応したFAネットワークケーブルです。
特長:
●二重しゃへい(FANC-SBZを除く)・10Mbps伝送に対応・RS-485対応
FANC-SB 標準タイプ(耐油・耐熱(75℃))
FANC-SBH ハイインピーダンスタイプ(耐油・耐熱(75℃)・特性インピーダンス 130Ω)
FANC-SBZ 可動部用(耐油・耐熱(75℃)
※高温部での使用時には、伝送可能距離が短くなる場合があります。
■仕様

品名
FANC-SB FANC-SBH FANC-SBZ
サイズ 0.5mm2 x 3
絶縁体材質 ポリエチレン 発泡ポリエチレン ポリエチレン
絶縁体の色 青・白・黄
外被の材質 耐油・耐熱性ビニル混合物
外被の色 ブラウン ダークブラウン
仕上外径 約7.0mm 約8.0mm 約8.0mm
導体抵抗(20℃) 37.8Ω/Km 43.4Ω/Km
特性インピーダンス
(1MHz)
100Ω 130Ω 100Ω
用途 固定部用 固定部用 可動部用

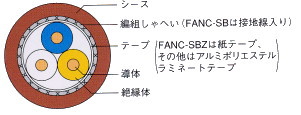

■構造図
