FA(Factory Automatomation)CABLE 03

■クラモ高伸縮性スプリングケーブル CVF-U
■FAネットワークケーブル Device NetTM用、CC-LINK用一覧表
■KND-SBシリーズ Device NetTM 用ケーブル
■FANC-SBシリーズ CC-Link用ケーブル

■KND-SBシリーズ Device NetTM 用ケーブル

※Electrical characteristics and construction suited to
DeviceNet specification.
※Double shield, oil resistant, heat resistant (75℃),flame retardant(vertical tray test, FT4)
ODVAが提唱するFAネットワーク、デバイスネット仕様に適合したFAネットワークケーブルです。
信号線と電源線の複合タイプで、配線の手間を削減できます。
特長/Features
デバイスネット仕様に適合した電気特性及び構造
二重シールド・耐油・耐熱(75℃)・難燃(垂直トレイ試験・FT-4)・UL/CSA認証取得(UL13 CL2/PLTC,CSA AWM)

※高温部での使用時には、伝送可能距離が短くなる場合があります。
■仕様/Specifications
品名(Cable type) KND-SB(THICK) KND-SB(THIN)
種別 通信線 電源線 通信線 電源線
Pair Communication pair Power Pair Communication pair Power Pair
導体サイズ 18AWG 15AWG 24AWG 22AWG
Size
絶縁体 発泡ポリエチレン ビニル混合物 発泡ポリエチレン ビニル混合物
Insulation PFE PVC PFE PVC
絶縁体の色 青・白 赤・黒 青・白 赤・黒
Insulation color blue,white red,black blue,white red,black
しゃへい アルミポリエステルラミネートテープ+すずめっき軟銅線編組
Shield Aluminum-polyester laminated tape and tin coated copper braid.
外被 耐油・耐熱・難燃性ビニル混合物(ライトグレー)
Sheath Oil and heat resistant, flame retardant PVC(light gray).
外径 約12mm 約7mm
Overall diameter approx.12mm approx.7mm
特性インピーダンス(1MHz) 120Ω - 120Ω -
Characteristics Impedance(1MHz)
適合規格 DeviceNet仕様・UL13(PLTC)・CSA AWM DeviceNet仕様・UL13(CL2)・CSA AWM
Applicable standards DeviceNet soecifications. UL13(PLTC)・CSA AWM DeviceNet soecifications.UL13(CL2)・CSA AWM

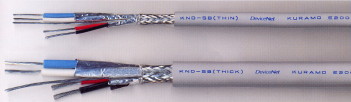

■構造図/Construction ■印刷表示/Surface printing
KND-SB(THICK)
KND-SB(THICK)Device NetTM KURAMO E200151(UL) PLTC 300V 1PR15AWG 1PR18AWG SHIELDED 75C CSA AWM I/II A/B 80C 300V FT4
KND-SB(THIN)
KND-SB(THIN)Device NetTM KURAMO E200151(UL) CL2 1PR22AWG 1PR24AWG SHIELDED 75C CSA AWM I/II A/B 80C 300V FT4
