P.46

パコチューブ 023
※パコチューブに関するお知らせ
さて、この度ご使用頂いております PMA 社製のスリット入り割型丸フレキ（PACO, PPCO シリーズ）に
おきまして、改良型となる PACOF, PPCOF シリーズに移行されることになりました。 それに伴い、これま
でにご使用になられておられました製品が、2012年度　3月末をもちまして生産中止となります。

変更内容の詳細につきまして、下記よりご確認願います。

・PMA製品生産中止のお知らせ

・PACO_PPCOシリーズ製品互換一覧表

・テクニカルデーター
特徴:
●二重構造で内側のチューブに幅広のスリットがあり電線を配線後に収納できます。外側のチューブをかぶせることにより、完全な円形のチューブになります。側圧が強く、人が踏んだくらいではつぶれません。また、電線が通ったままで接続できる特殊コネクタ・ロックナットもあります。Bフレッツ対応ケーブル用保護材
用途：コンピューターの床配線保護・ロボット・各種機械・プラント等で後から配線できる。
型式 材質 適合規格 温度範囲 RAL規格 自己消火性 耐性
PACO ポリアミド6 DIN53479
ASTMD2863		 -30〜＋100℃ 8022黒 27ハロゲン（無）V2(Vo)準拠 切削油・潤滑油・溶剤・燃料他
PPCO ポリプロピレン DIN53479 -20〜＋80℃ 8022黒 自己消燃性 燃料油・鉱物・油グリース・アルカリ他
■パコチューブ二重スリット入り
パコチューブ二重スリット入り パコチューブ二重スリット入り
 パコチューブ二重スリット入り図
PACO(ポリアミド6）色：黒
型式 寸法(φd1) 寸法(φd2) 最小曲 重量(100m/kg) 梱包(m) ストレートコネクタ PMAロックナット
半径R(静止）
PACO-07B 6.5 10.1 45 2.3 50 - -
PACO-10B 8.8 13.5 55 3.7 50 BTNO-P0910 BGTN-P0910
PACO-12B 11.3 16.3 60 4.1 50 - -
PACO-14B 13.2 18.7 75 6.1 50 BTNO-P1314 BGTN-P1314
PACO-20B 20.2 25.7 105 9.4 50 BTNO-P2120 BGTN-P2120
PACO-23B 23.9 31.3 125 11.8 50 BTNO-P2923 BGTN-P2923
PACO-29B 27.8 35.9 150 14.7 25 - -
PACO-37B 32.5 41.9 170 19.3 25 BTNO-P2937 BGTN-P2937
PACO-45B 43.0 54.2 170 26.3 25 - -
PACO-70B 66.5 79.8 300 44.1 10 - -
注：スリットは長手方向に切れ目が入っています。
PPCO(ポリプロピレン）色：黒
型式 寸法(φd1) 寸法(φd2) 最小曲 重量(100m/kg) 梱包(m) ストレートコネクタ ロックナット
半径R(静止）
PPCO-07B 6.3 10.0 60 1.8 50 - -
PPCO-10B 8.4 13.4 70 3.5 50 BTNO-P0910 BGTN-P0910
PPCO-12B 11.0 16.1 80 3.3 50 - -
PPCO-14B 12.5 18.5 95 6.2 50 BTNO-P1314 BGTN-P1314
PPCO-20B 19.2 25.3 130 8.3 50 BTNO-P2120 BGTN-P2120
PPCO-23B 23.4 30.8 155 11.9 50 BTNO-P2923 BGTN-P2923
PPCO-29B 27.3 35.5 180 12.0 25 - -
PPCO-37B 31.0 41.4 190 19.1 25 BTNO-P2937 BGTN-P2937
PPCO-45B 42.7 54.0 205 22.5 25 - -
PPCO-70B 66.0 79.5 300 35.6 10 - -
注：スリットは長手方向に切れ目が入っています。
■継手
こちらの継手は2010年7月29日受注分をもちまして生産中止となります。　代替品はこちら
パコチューブ用継ぎ手BTBO パコチューブ用継ぎ手BTNO
継手(分割タイプ）色：黒
型式 適合チューブ 寸法 ネジ呼称 梱包
DI A B SW d DIN40430 個
BTNO-P0910 PACO-10B 9 28 13 19 15.2 PG-9 100/10
PPCO-10B
BTNO-P1314 PACO-14B 13 35 17 24 20.4 PG-13.5 100/10
PPCO-14B
BTNO-P2120 PACO-20B 20 34 17 32 28.3 PG-21 50/10
PPCO-20B
BTNO-P2923 PACO-23B 31 42 21 41 37.0 PG-29 50/10
PPCO-23B
BTNO-P2937 PACO-37B 31 50 22 50 37.0 PG-29 10
PPCO-37B
■ロックナット
こちらのロックナットは2010年7月29日受注分をもちまして生産中止となります。 代替品はこちら
パコチューブー用ロックナット パコチューブ用ロックナット
ロックナット(分割タイプ）色：黒
型式ブラック 適合継手 寸法(mm) ネジ呼称 梱包
C SW DIN40430 個
BGTN-9010 BTNO-P0910 11 22 PG-9 50/10
BGTN-1314 BTNO-P1314 14 30 PG-13.5 50/10
BGTN-2120 BTNO-P2120 14 36 PG-21 50/10
BGTN-2923 BTNO-P2923 17 46 PG-29 50/10
BGTN-2937 BTNO-P2937 17 55 PG-29 50/10
■挿入治具　EWZ-02 (黒、ポリアミド製）
型式：
EWZ-02(穴あり）
EWZ-03(穴なし）
適合範囲 寸法(BxLxH)
7.5〜34mm 111.7 x 45.2 x 71.9


パコチューブ用挿入治具 パコチューブ用挿入治具
パコチューブ用挿入治具 パコチューブ用挿入治具
パコチューブ（ホワイト） 023
医療関連機器の配線後保護に最適です。
特徴:
●二重構造で内側のチューブに幅広のスリットがあり電線を配線後に収納できます。外側のチューブをかぶせることにより、完全な円形のチューブになります。側圧が強く、人が踏んだくらいではつぶれません。また、電線が通ったままで接続できる特殊コネクタ・ロックナットもあります。Bフレッツ対応ケーブル用保護材
用途：コンピューターの床配線保護・ロボット・各種機械・プラント等で後から配線できる。医療機器の配線保護

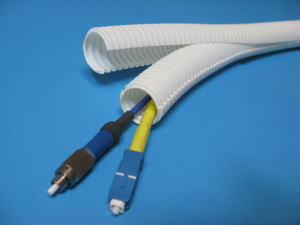

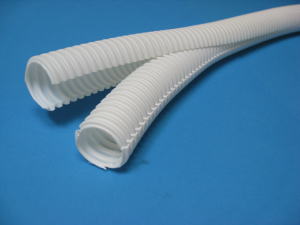

パコチューブ（ホワイト） パコチューブ（ホワイト）
PPCO(ポリプロピレン）色：ホワイト
型式 寸法(φd1) 寸法(φd2) 最小曲 重量(100m/kg) 梱包(m) ストレートコネクタ ロックナット
半径R(静止）
PPCO-20XW 19.2 25.3 130 8.3 50 BTNO-P2120（黒） BGTN-P2120(黒）
※他のサイズにつきましてはお問い合わせ下さい。

スリットチューブ（コルゲートチューブ） 001
特徴:
●非常に軽く、柔軟性に富んだ、電線の結束と保護用のチューブ。延長方向にスリット（切れ目）が連続してあり電線収納が容易。端末処理は黒の結束バンドか　ビニールテープで締めてください。
Bフレッツ対応ケーブル用保護材
材質：ポリプロピレン
標準色：黒		 スリットチューブ
スリットチューブ スリットチューブ図
スリットチューブ用挿入治具 通線工具：型式　EWZ
注：一度に通線できる電線外径は約φ13以下です。
型式 ST-07 ST-10 ST-13 ST-15 ST-19 ST-22 ST-28
内径φd(mm) 7.2 10.5 13.0 15.2 19.5 22.1 28.2
外径φD(mm) 10.2 14.1 17.5 19.5 23.8 27.0 34.0
定尺(m) 50 50 25 25 25 20 20
注：ノイズ防爆対策用のシールドスリットチューブあります。
