イグリデュールクリップベアリング 023
●特長
・ダプルフランジで固定
・自己潤滑性がありメンテナンス不要
・耐摩耗性良好
・円滑な運転
・低騒音
・回転運動、直線運動ともに適する
・1個所切断なので熱膨張に対応可能

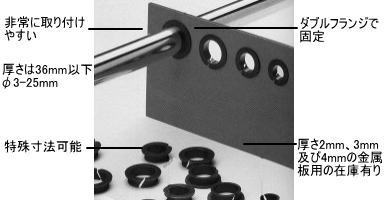

イグリデュールクリップベアリングは、設計上軸を薄板の金属に貫通させる場合に適用します。このため、ベアリングには両端にフランジが付いています。組込みの後で、ベアリングを薄い金属板の両側に固定します。

クリップベアリングには斜めの切込みがが入っているため、ベアリングの組込は片側からできます。組込みの後、ベアリングが広がり、金属板の穴のライナの役目をします。軸を挿入すれば、クリップベアリングがハウジングから外れることはありません。軸方向の運動の場合にも、ベアリングがハウジングから外れることはありません。

また、斜めの切込みは、温度または水分によって生じるベアリングの膨張を吸収します。膨張時には切込み部のすきまが狭くなって、ベアリングすきまを元の状態に保ちます。

小さい側のフランジ径は、寸法公差が大きいハウジングにも確実に固定できるように設計されています。

クリップベアリングは3〜25mmのサイズの製品を在庫している
イグリデュールクリップベアリングの特性
イグリデュールクリップベアリングには耐摩耗性のイクリデュールM250材を用いています。イグリデュールM250はスライドベアリングの材質で、平均的な荷重条件下で優れた耐摩耗性を発揮します。このベアリングは、自己潤滑性で無潤滑運転が可能です。イグリデュールM250材は全ての種類の潤滑剤に対して耐性を備えているため、必要に応じて潤滑することも可能です。


圧縮強さ
イグリデュールクリップベアリングの許容静面圧は、室温で18MPaです。クリップベアリングは、圧縮強さが大きいので、ハウジング内径の公差幅が打抜き穴のように広くても組込み可能です。ベアリング面積が非常に小さい場合は、耐振性および局部荷重に対する耐久性が特に重要な役割を果たします

イグリデュールM250製のクリップベアリングの運転温度と許容静面圧との関係
表面速度
クリップベアリングは、低速の回転、揺動および直線運動で非常に優れた耐摩耗性を示します。M250材の場合、最大表面速度は運動の種類によって変わりません。組込み時の潤滑または使用中の連続的な潤滑により、許容速度をさらに増加することができます。
m/s 回転 揺動 直線運動
連続 0.8 0.8 2.5
短時間 2 2 5
最大走行速度
運転温度
イグリデュールクリップベアリングは運転温度80℃まで、優れた耐摩耗性を維持します。低温域においても、スライドベアリングの弾性および耐摩耗性は失われません。

組込み
このスライドベアリングは、大きいフランジ側を押込んで組込みます。斜めの切込みによってベアリングがらせん状になるため、金属板に簡単に取付けできます。切込みによって、ベアリングの円周方向の膨張も吸収されます。このことから、クリップベアリングはすきまが小さい場合にも適用できます。すきまを推奨値に合わせることにより、軸の回転が容易になります。クリップベアリングはハウジング内で回すことができます。
イグリデュールM250 使用温度
最低 -40℃
最高(長期) +80℃
最高(短期) *170℃
イグリデュールM250の温度限界

注文番号構成
(単位mm)

注文番号 d1 d2 d3 d4 s b1
MCM-03-02 3 4.2 4.8 6 0.6 3.2
MCM-04-02 4 5.2 5.9 7 0.6 3.2
MCM-05-02 5 6.2 6.8 8 0.6 3.2
MCM-06-02 6 7.2 7.8 11 0.6 3.2
MCM-08-02 8 9.6 10.4 13 0.8 3.6
MCM-09-02 9 10.6 11.4 14 0.8 3.6
MCM-10-02 10 11.6 12.4 15 0.8 3.6
MCM-12-02 12 13.6 14.4 17 0.8 3.6
MCM-16-02 16 17.6 18.4 21 0.8 3.6
MCM-03-03 3 4.2 4.8 6 0.6 4.2
MCM-04-03 4 5.2 5.9 7 0.6 4.2
MCM-05-03 5 6.2 6.8 8 0.6 4.2
注文番号 d1 d2 d3 d4 s b1
MCM-06-03 6 7.2 7.8 11 0.6 4.2
MCM-07-03 7 9 9.8 13 0.8 4.6
MCM-08-03 8 9.6 10.4 13 0.8 4.6
MCM-10-03 10 11.6 12.4 15 0.8 4.6
MCM-12-03 12 13.6 14.4 17 0.8 4.6
MCM-14-03 14 15.6 16.4 19 0.8 4.6
MCM-16-03 16 17.6 18.4 21 0.8 4.6
MCM-18-03 18 20 21 23 1.0 5.0
MCM-20-03 20 22 23 25 1.0 5.0
MCM-25-03 25 27 28 30 1.0 5.0
MCM-06-04 6 7.2 7.8 11 0.6 5.2
MCM-12-04 12 13.6 14.4 17 0.8 5.6

注文番号構成
(単位inch)

注文番号 d1 d2 d3 d4 s b1
MCI-03-01 3/16 0.2343 5/16 1/4 0.032 0.1380
MCI-04-01 1/4 0.3125 7/16 11/32 0.032 0.1380
MCI-05-01 5/16 0.3750 1/2 13/32 0.032 0.1380
MCI-06-01 3/8 0.4375 9/16 15/32 0.032 0.1380
MCI-07-01 7/16 0.5000 5/8 17/32 0.032 0.1380
MCI-08-01 1/2 0.5625 11/16 19/32 0.032 0.1380
MCI-03-02 3/16 0.2343 5/16 1/4 0.032 0.2000
MCI-04-02 1/4 0.3125 7/16 11/32 0.032 0.2000
MCI-05-02 5/16 0.3750 1/2 13/32 0.032 0.2000
MCI-06-02 3/8 0.4375 9/16 15/32 0.032 0.2000
MCI-07-02 7/16 0.5000 5/8 17/32 0.032 0.2000
MCI-08-02 1/2 0.5625 11/16 19/32 0.032 0.2000
