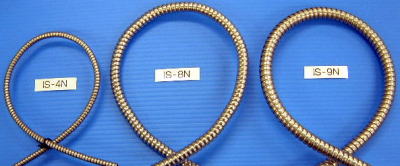

インターロックチューブ
(太径サイズは地中埋設保護管用)
RoHS対応品030/005
特長:
曲げた状態で経常を保持でき、伸縮がなく、噛み合わせ部に綿糸パッキンが入っており、簡易防水構造のチューブ。流体・粉体にも使用でき、振動吸収に優れるため、大口径のタイプは地中埋設保護管用に適する。表面処理も可能。(各種メッキ・塗装・被覆など)光ファイバーライトガイドやマイクスタンド等の保護・装飾に最適。

・標準在庫品(一部受注生産品)

・端末金具、一部標準品あり。

インターロック用端末金具はこちら

材質:
ステンレス
使用例:
  • 光ファイバー保護
  • ライトガイド
  • マイクスタンド
  • 排気管
  • 粉体輸送管
  • ガス湯沸かし器
  • 浄水・整水器
  • センサー保護
  • 地中埋設保護管
  • フレキシブル蛇口

インターロック+パネルコネクタ付き

使用例:地中埋設管

使用例:ライトガイド


    ご注意:同じ種類のチューブでもサイズや肉厚等により外観の印象、曲げR、柔軟性等が異なる場合が
          あります。実際の使用においては現物等でご確認頂くか、ご相談ください。
インターロック [単位mm]
P.V.C被覆型式
P.V.C被覆型式 外径 定尺
ISP-4N 7.2 100m
ISILP-4N 7.2 10m
ISP-5N 8.2 100m
ISP-6N 9.6 100m
ISP-7N 10.7 100m
ISP-8N 12.0 100m
ISP-9N 14.0 50m
ISP-11N 15.8 50m
ISP-13N 17.0 50m
ISP-15N 21.0±0.4 50m
ISP-19N 24.5±0.5 50m
ISP-25N 32.0±0.5 30m
ISP-31N 41.8±0.5 30m
ISP-35N 42.2±0.5 30m
ISP-39N 48.0±0.5 30m
型式 内径±0.2 外径±0.2 曲げ半径±10 定尺 切り売り
IS-4N 4.0φ 6.1φ 35 100m
ISIL-4N  4.0 6.0 60  10m
IS-5N 5.0 7.2 50 100m
IS-6N 6.0 8.4 55 100m
IS-7N 7.0 9.5 55 100m
IS-8N 8.0 10.5 55 100m
IS-9NT 9.5 12.5 45 50m
IS-9N-120G 9.5 12.3 45 50m
IS-9N 9.9 12.7 60 50m
IS-11N 11 13.8 70±20 50m
IS-13N 12.5 15.3±0.3 70 50m
IS-15N 15.8±0.3 18.6±0.3 70 50m
IS-19N 19.1±0.5 22.1±0.5 90±20 50m
IS-25N 25.4±0.5 28.9±0.5 110±20 30m
IS-31N 31.8±0.5 37.5±0.5 350±35 10m
IS-35N 35±0.5 40.69±0.5 350±35 30m
IS-39N 38.1±0.5 43.6±0.5 350±35 10m
IS-40N 40±0.5 46.3±0.5 475±50 20m
IS-44.5N 44.5±0.5 48±0.5 250±30 20m
IS-51N 50.8±0.5 56.3±0.5 400±40 10m
IS-63N 63.5±0.8 69.0±0.8 450±45 10m
IS-75N 76.4±0.8 82.0±0.8 600±60 10m
IS-78N 78±0.5 85.5±0.5 450±50 10m
IS-90N 89.0±0.8 95.0±0.8 700±70 10m
IS-92N 92±1.0 99.5±0.5 650±70 10m
IS-100N 101.0±1.0 107.0±0.1 800±100 10m
IS-101.6N 101.6±0.5 109±0.5 750±80 10m

注:IS-4N,ISP-4Nは綿糸パッキンなしタイプになります。
  また、他のサイズも綿糸パッキンなしタイプあります。ISの後にNPを付けて下さい。
  例:ISNP-9N

※パッキンなしタイプでサイズに依り、曲げ半径の小さい物も製作可能です。
  例:IS-6N 曲げR:30mm等、お問合せ下さい。
