■断熱テトロンブレードホース(断熱ホース) 244
特徴:
●テトロンブレードホースの外面を発泡ポリエチレンで被覆したホースです。
●保温効果にすぐれ、ホース表面の結露を防ぎます。
●耐寒性に優れ、柔らかく使いやすいホースです。
●冷却水を送るのに適しています。

AR072
断熱テトロンブレードホース
コード 内部ホース 常用圧
(kgf/cm2)
発泡厚
(mm
)
全外径
(mm)
定尺
(m)
内径(mm) 外径(mm)
244-1359-01 9.5 15 10 4 23 50
244-1359-02 12 17 8 4 25 50
244-1359-03 15 21 8 4 29 50
244-1359-04 19 25 6 5 35 40
244-1359-05 25 32 6 6 44 25
※2010年11月製造分より下記サイズ変更がございますのでご注意ください。
コード 変更前 変更後
内部ホース 全外径(mm) 内部ホース 全外径(mm)
内径(mm) 外径(mm) 内径(mm) 外径(mm)
244-1359-01 9.5 15 23 9 15 23
244-1359-02 12 17 25 12 18 26
244-1359-03 15 21 29 15 22 30
244-1359-04 19 25 35 19 26 36
244-1359-05 25 32 44 25 33 45

サーマレックス(断熱ホース)シリコーン2重複合チューブ
244
特徴:
●内部チューブと外部断熱層が一体となったチューブです。内外部ともにシリコ−ンゴムでできていますので、-60℃〜+200℃の幅広い温度範囲で使用できます。
●通す流体の熱損失が少なく、保温性に優れています。
●冷媒・冷却水等を使用されても結露の発生を最少にとどめます。
●耐候性に優れています。
●蒸気へのご使用はおやめ下さい。また、使用薬品及び、使用条件につきましては、事前にテストしお調べ下さい。
●圧力のかかる使用はおやめ下さい。
●特注サイズも製作可能です。ただし、ロットが必要です。お問合せ下さい。


製品データはこちら

AR073
サーマレックス
サーマレックス
コード 内部ホース内径
(mm)
外径
(mm)
発泡厚
(mm)
全外径
(mm)
定尺
(m)
244-1362-01 6 10 8 26 20
244-1362-02 9 14 8 30
244-1362-03 12 18 8 34
244-1362-04 15 21 8 41
サーマレックス

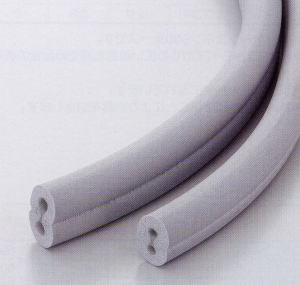

■サーマレックス® ツインタイプ
244
特徴
サマーレックスを2本並べた形状で、流体の往路、復路に使用できます。
( )内数字は最大横幅寸法

08ar088
コード 内部ホース 発泡厚mm 全外径mm 長さm
内径mm 外径mm
244-1363-01 6 8 8 24(41) 20
244-1363-02 9 11 8 27(51) 20

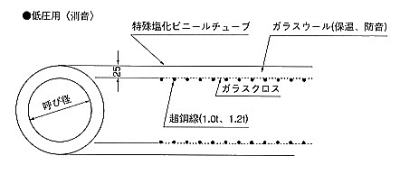

グラスダクトホース (断熱・吸音ダクト) 244
特徴:
●不燃性:建築用空調設備に於いては、不燃性は安全対策上欠かすことができません。
建設大臣認定 不燃(個)11064写
●吸音性:送風機によって発生する250-4000ヘルツの巾広い騒音を吸収し、静かな送風が行われます。
●弾力性:熱硬化性樹脂によって結合されたミクロン単位の繊維で復元性に優れています。そのため、圧縮梱包ができ、持ち運びが容易です。

AR074
グラスダクトホース 断熱、吸音ダクト
コード 型番 内径mm 長さm
244-1350-01 4-0.5 100 0.5
244-1350-02 4-1 100 1
244-1350-03 4-1.5 100 1.5
244-1350-04 4-2 100 2
244-1350-05 5-0.5 125 0.5
244-1350-06 5-1 125 1
244-1350-07 5-1.5 125 1.5
244-1350-08 5-2 125 2
244-1350-09 6-0.5 150 0.5
244-1350-10 6-1 150 1
244-1350-11 6-1.5 150 1.5
244-1350-12 6-2 150 2
244-1350-13 7-0.5 175 0.5
244-1350-14 7-1 175 1
244-1350-15 7-1.5 175 1.5
244-1350-16 7-2 175 2
244-1350-17 8-0.5 200 0.5
244-1350-18 8-1 200 1
244-1350-19 8-1.5 200 1.5
244-1350-20 8-2 200 2
244-1350-21 9-0.5 225 0.5
244-1350-22 9-1 225 1
244-1350-23 9-1.5 225 1.5
244-1350-24 9-2 225 2
244-1350-25 10-0.5 250 0.5
244-1350-26 10-1 250 1
244-1350-27 10-1.5 250 1.5
244-1350-28 10-2 250 2
